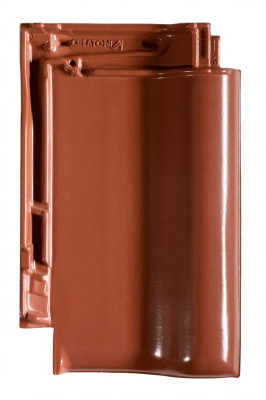

TITANIA

A rugalmas tetőcserép.

A TITANIA egy rugalmas, alacsony hajlásszögű tetőcserép magas eltolhatósági tartománnyal. A nagyformátumú TITANIA tetőcserép nem csupán méreteiben (324x515 mm), hanem terméktulajdonságaiban is méltó a nevéhez.

A TITANIA az átlagosan 9,0 - 10,1 db-os négyzetméterenkénti anyagszükségletével kifejezetten gazdaságos és könnyen kezelhető. A cserép kb. 44 mm-es eltolási tartományának köszönhetően rugalmasan alkalmazkodik a legtöbb meglévő tetőszerkezet léctávolságához, így felújításkor is remek választás.

Kialakításának műszaki színvonala és funkcionalitása éppen olyan magas, mint amilyen nagy a formátuma. Hornyolása biztosítja, hogy a vele készült fedés nagy hatékonysággal ellenáll a csapadék minden formájának és a szél szívó hatásának annyira, hogy megfelelő alszerkezet kialakítása esetén akár 10 °-os tetőhajlásszögig alkalmazható.

TERMÉKJELLEMZŐK

Stílusjegyei: rugalmasság
Klasszikus hullámos forma
44 mm-es nagy rugalmasságú lejtésírányú eltolhatóság
Nagy formátumának köszönhetően gazdaságos megoldás (9 db/m²)
Gyorsan és egyszerűen kivitelezhető
10°-os tetőhajlásszögtől alkalmazható
Kerámia kiegészítők széles választékával áll rendelkezésre

Technikai adat

Méret (megközelítőleg)	325 x 515 mm
Min. fedési szélesség megközelítőleg	260 mm
Átlagos fedési szélesség megközelítőleg	262 mm
Maximális fedési szélesség (megközelítőleg)	264 mm
Min. fedési hosszúság (megközelítőleg)	380 mm
Átlagos fedési hosszúság megközelítőleg	402 mm
Max. fedési hosszúság (megközelítőleg)	424 mm
Cserép szükséglet (megközelítőleg)	9.0 db/m²
Átlagos cserép szükséglet (megközelítőleg)	9.5 db/m²
Építőanyag termék max. megközelítőleg	10.1 db/m²
Kiszerelési egység súlya	4.9 kg/db
Súly / m² (megközelítőleg)	46.6 kg/m²
Súly / raklap (megközelítőleg)	966 kg
Db / mini-pack	4 db
Db / raklap	192 db

Mûszaki rajzok

LAF/FLA érték

Kúpcserép típusa	Hajlásszög	10°	15°	20°	25°	30°	35°	40°	45°	50°	55°	60°
LAF/FLA értékek mm-ben 30x50 mm-es tetőlécezéshez
PF 2.5 db/m	FLA	110	110	100	80	70	70	65	55	45	35	30
PF 2.5 db/m	LAF	90	90	90	90	90	85	80	80	80	75	75
LAF/FLA értékek mm-ben 40x60 mm-es tetőlécezéshez
PF 2.5 db/m	FLA	120	120	110	90	80	80	75	65	55	45	40
PF 2.5 db/m	LAF	90	90	90	85	85	80	75	70	65	60	60
LAF/FLA értékek mm-ben 50x50 mm-es tetőlécezéshez
PF 2.5 db/m	FLA	130	130	120	100	90	95	90	80	75	65	70
PF 2.5 db/m	LAF	85	85	85	80	80	70	65	60	55	50	45

„LAF”: felső léc távolsága a gerinccsúcstól „mm”-ben

„FLA” : a gerincléc távolsága a gerinccsúcstól „mm”-ben

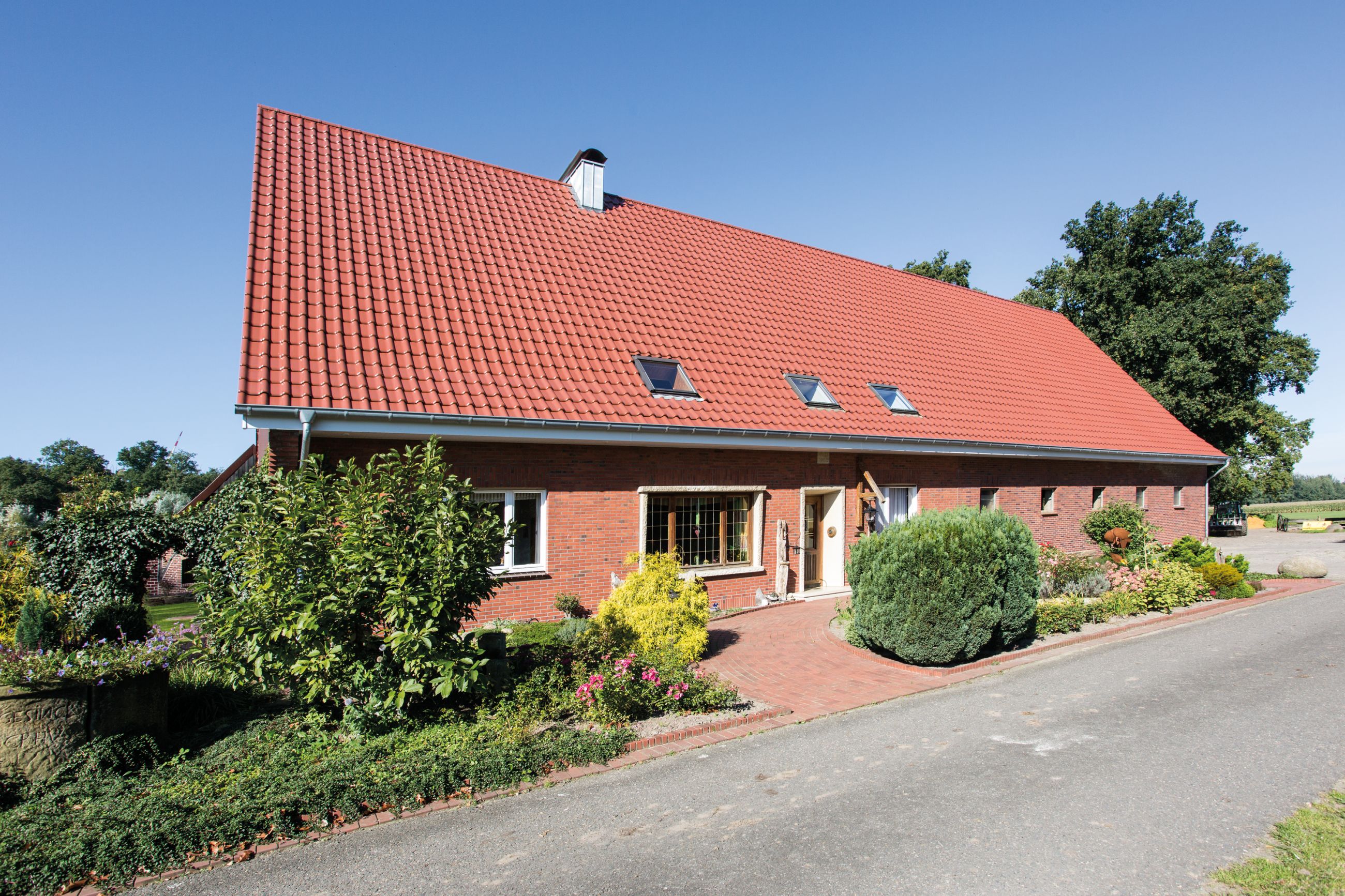

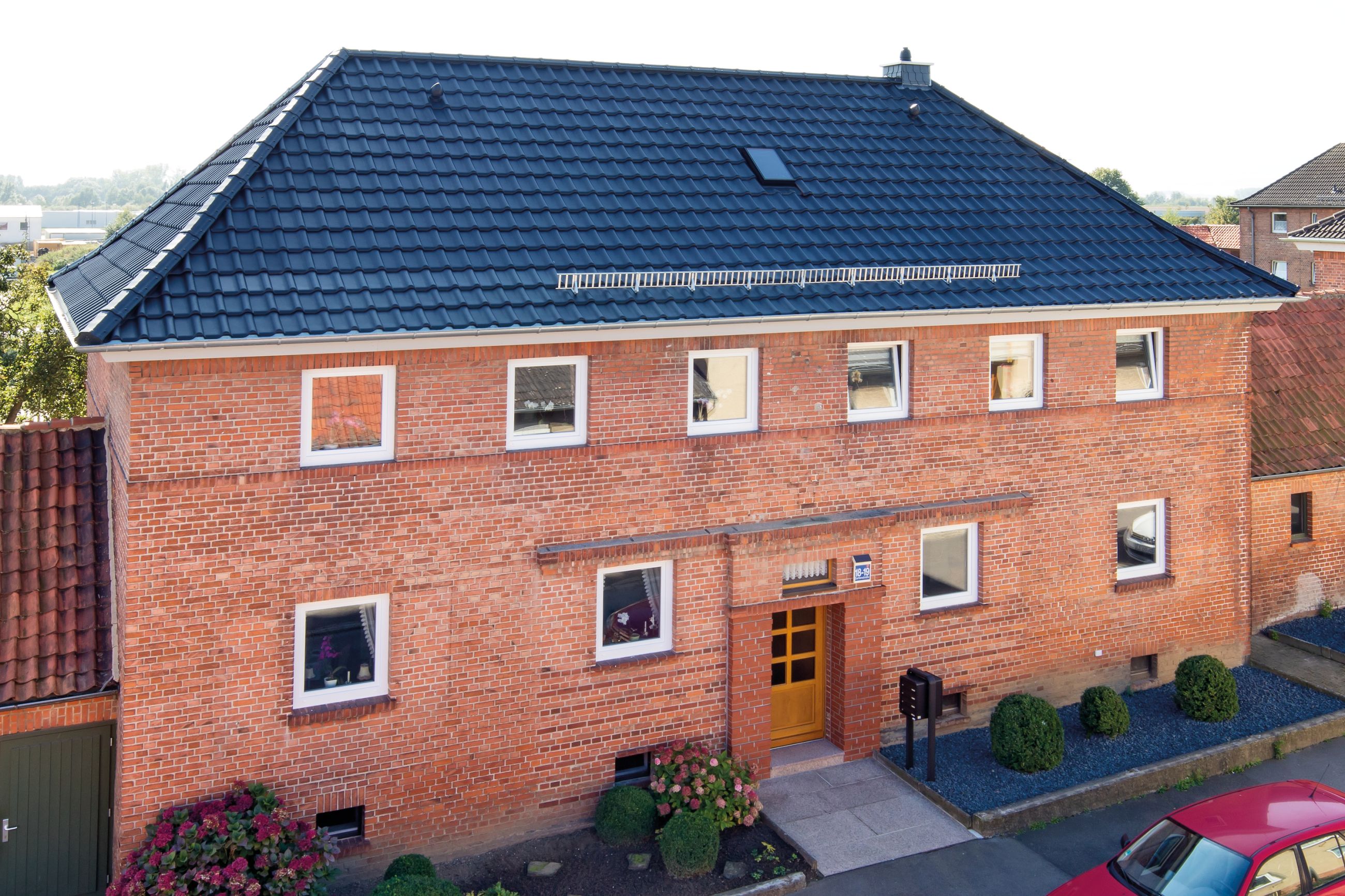

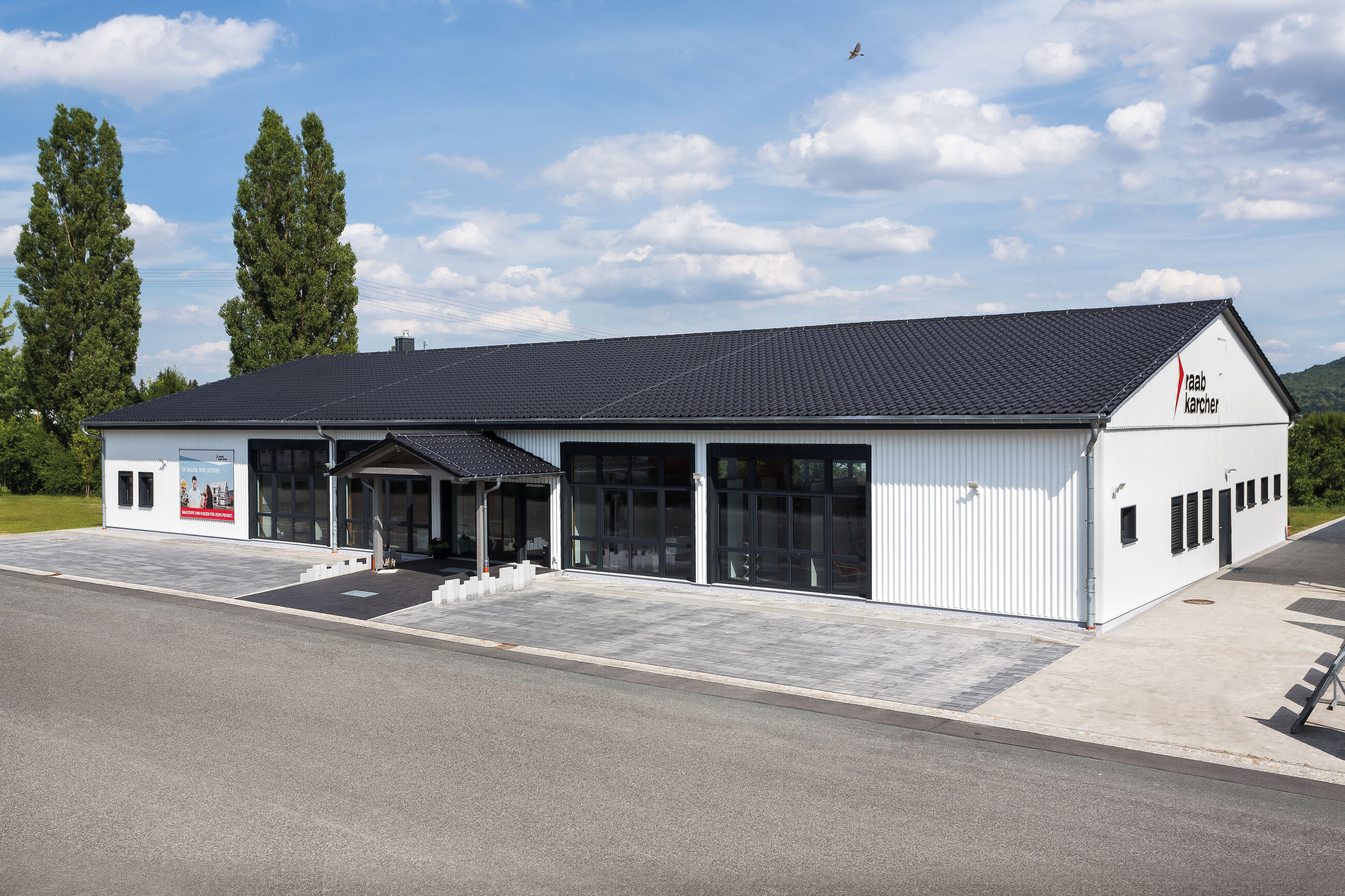

Referenciák

TOVÁBB

TOVÁBB

TOVÁBB

Kiegészítők választéka

TITANIA szegélycserép jobb

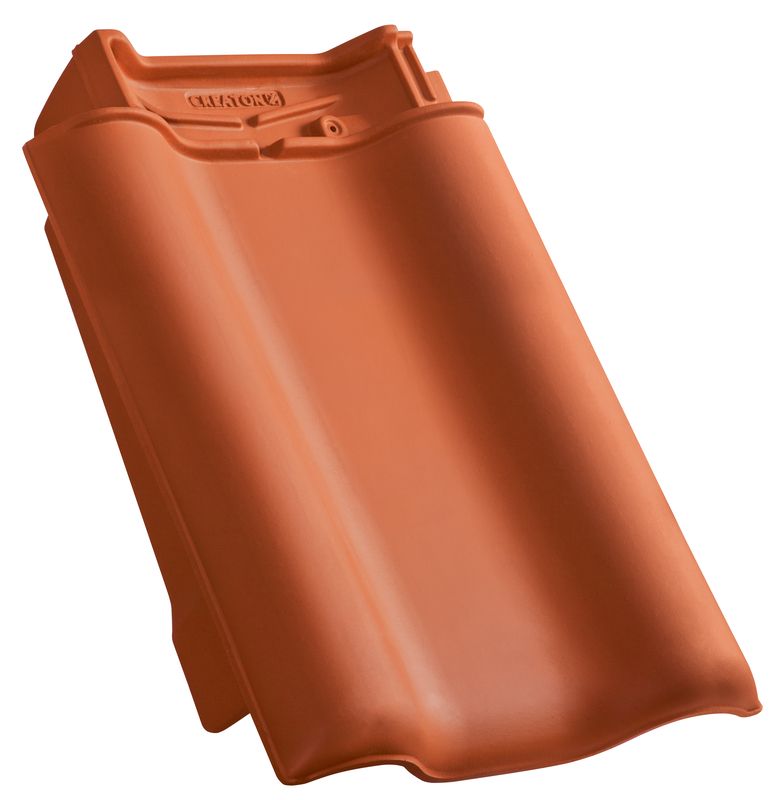

TITANIA szegélycserép bal

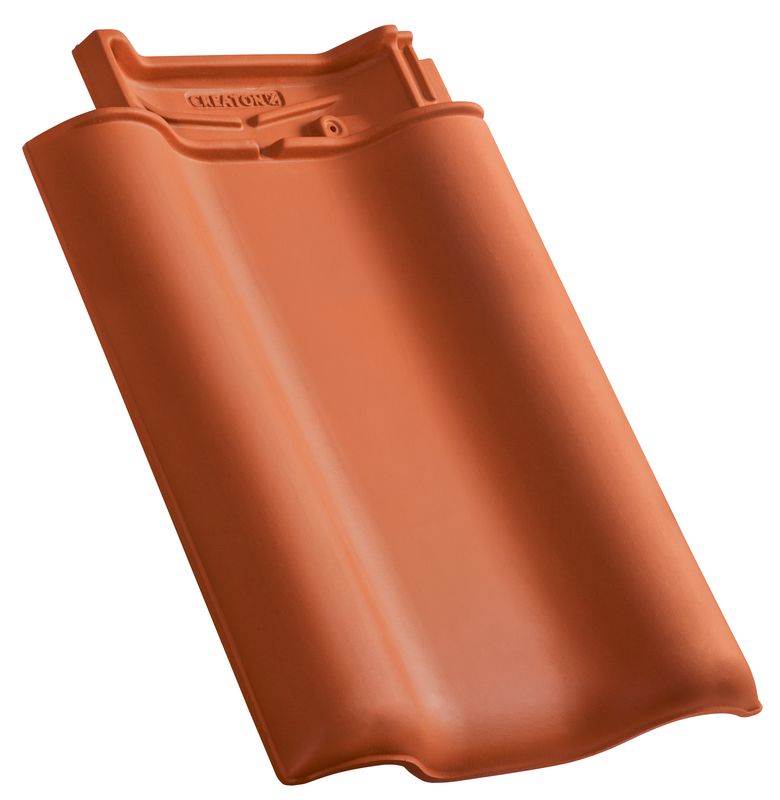

TITANIA kettőshullámú cserép

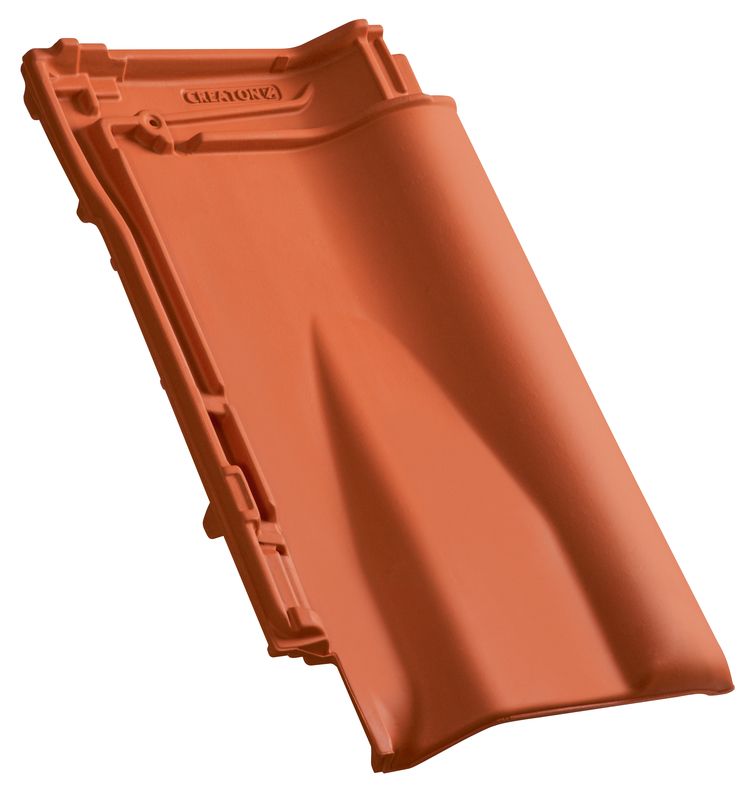

TITANIA szellőzőcserép

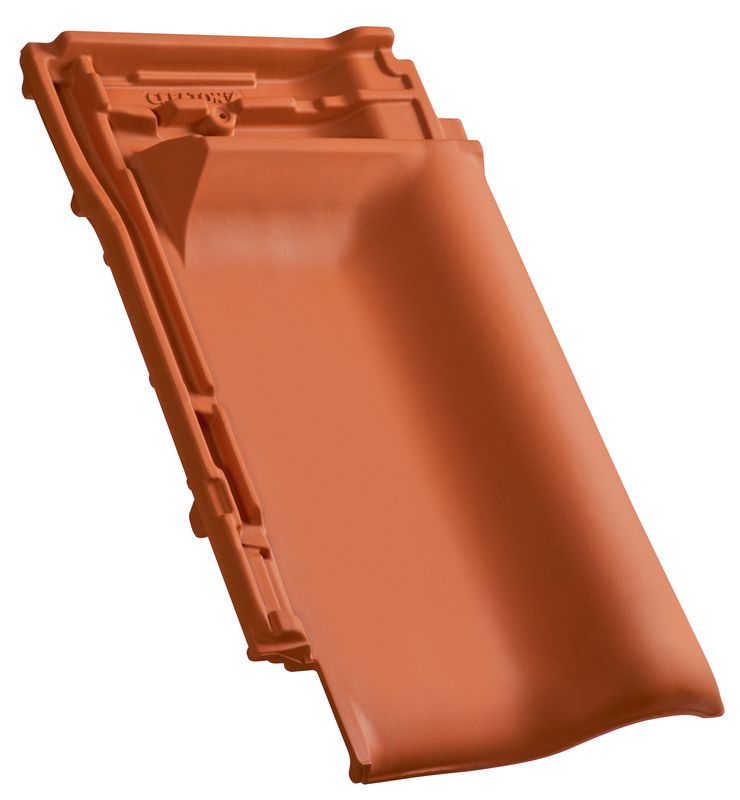

TITANIA taréjszellőző cserép

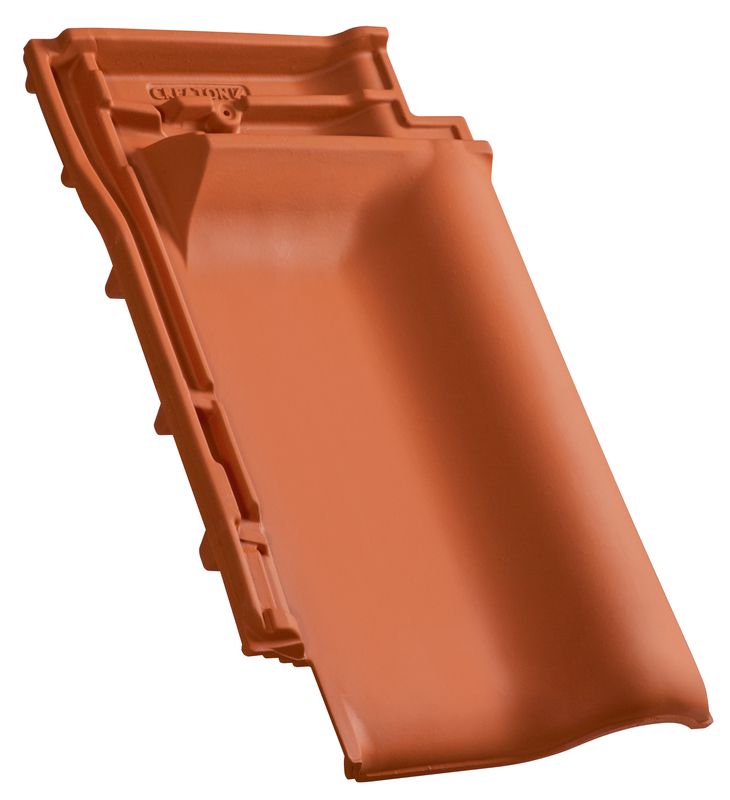

TITANIA taréjszellőző szegélycserép jobb

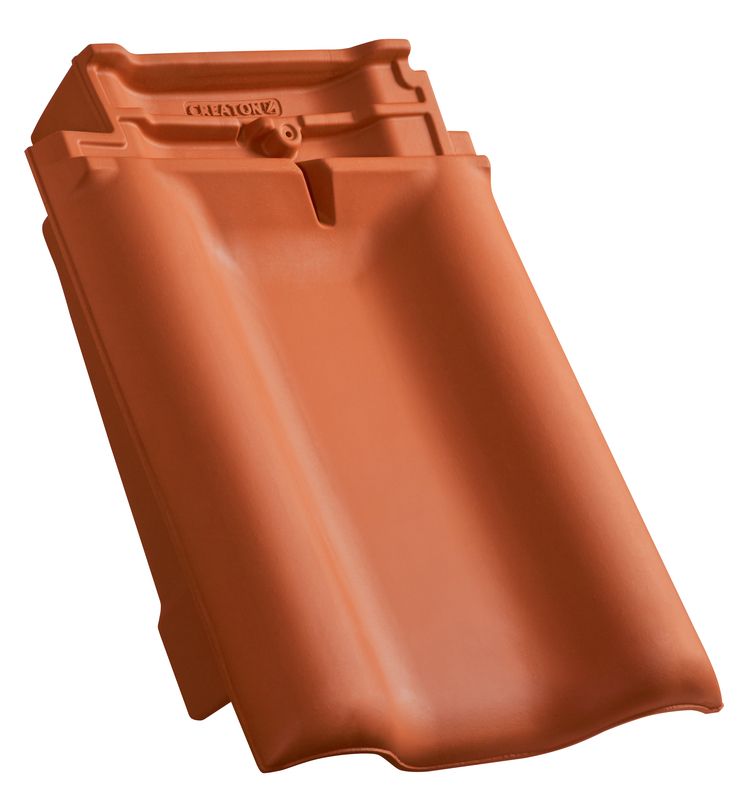

TITANIA taréjszellőző szegélycserép bal

TITANIA kettőshullámú taréjszellőző cserép

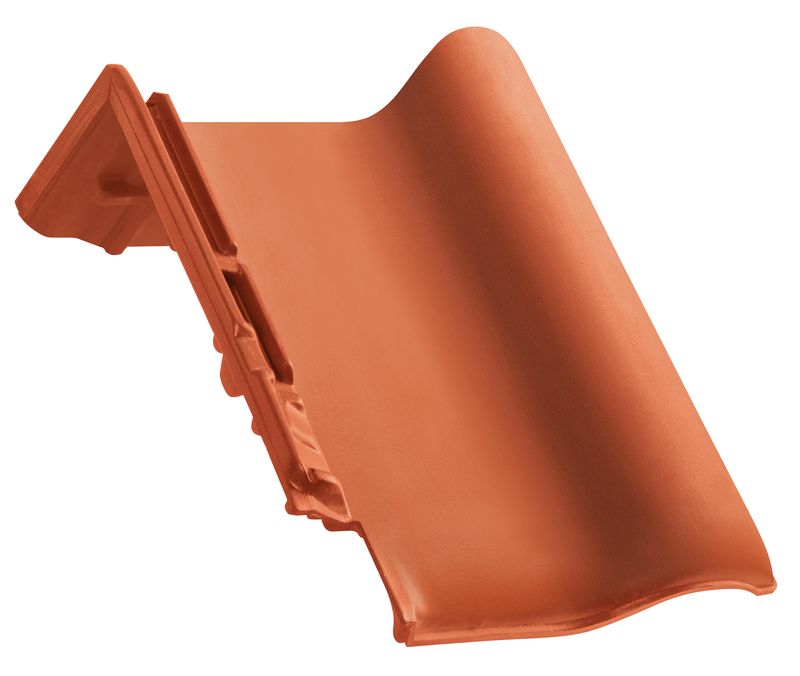

TITANIA félnyeregtető cserép normál dísztített

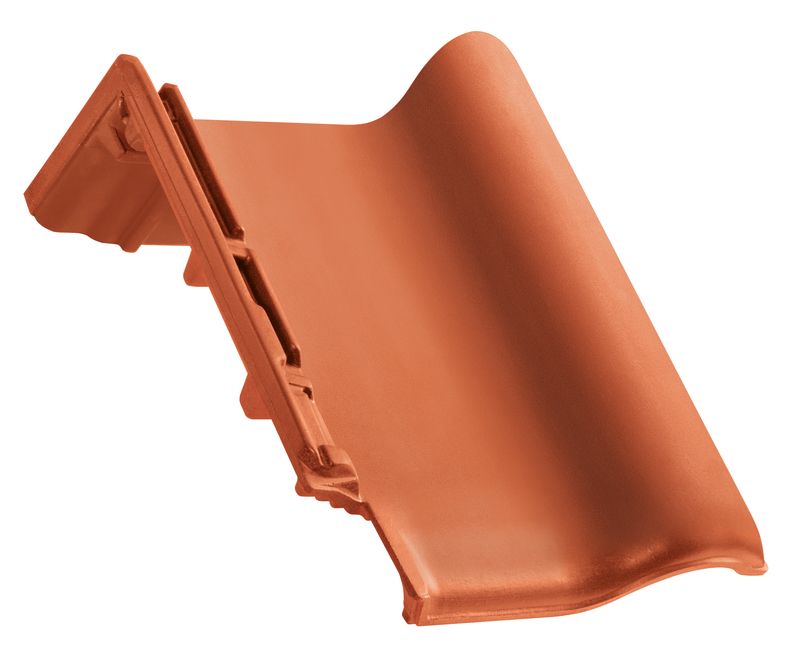

TITANIA félnyeregtető szegélycserép, normál dísztített, jobb

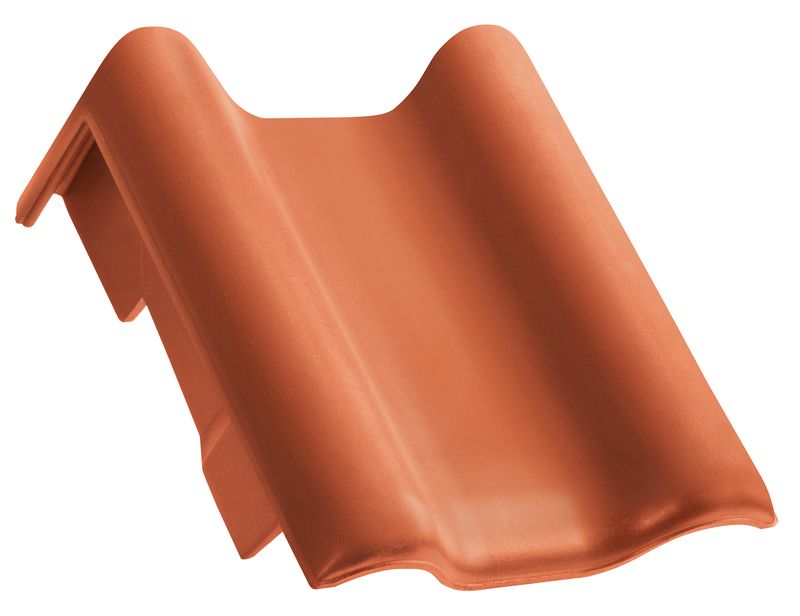

TITANIA félnyeregtető szegélycserép, normál dísztített, bal

Termékcsalád a tető szellőzéséhez és átvezetésekhez

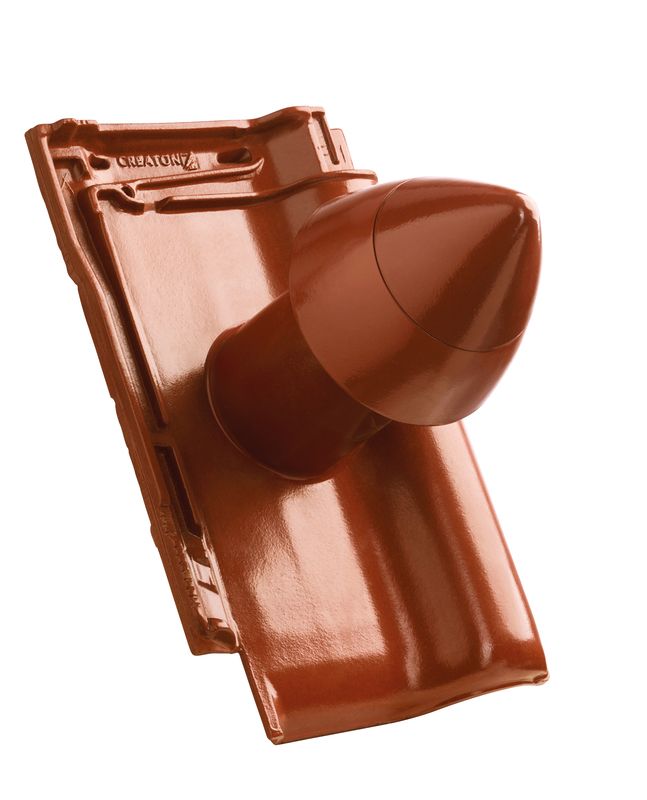

TITANIA SIGNUM kerámia csatornaszellőző-cserép DN 100mm, lecsavarható fedéllel, fólia csatlakoztató gyűrűvel és rugalmas csőcsatlakozóval

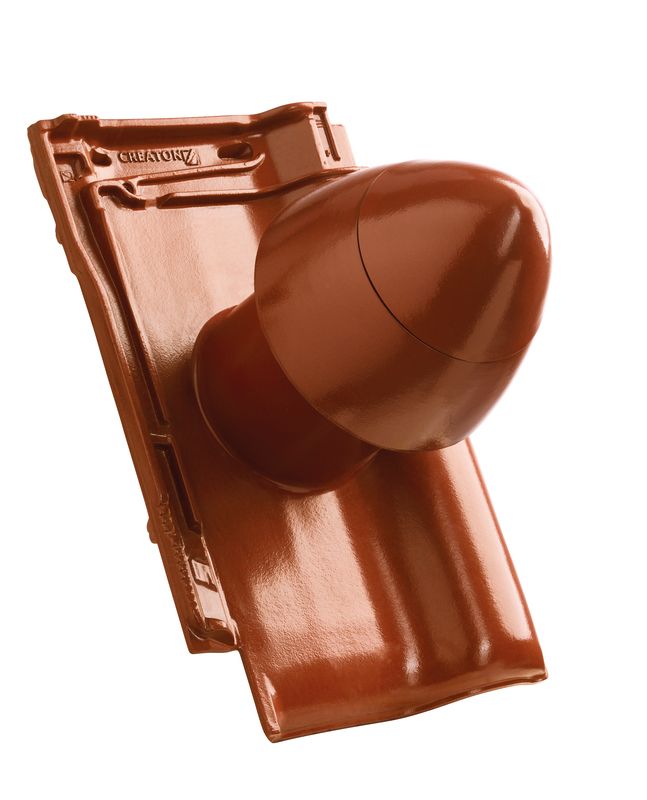

TITANIA SIGNUM kerámia csatornaszellőző-cserép DN 125 mm, kivehető fedlappal, fólia csatlakoztató gyűrűvel és rugalmas csővel

TITANIA SIGNUM kerámia csatornaszellőző szellőző DN 150/160 mm, fólia csatlakoztató gyűrűvel

TITANIA SIGNUM kerámia csatornaszellőző szellőző DN 200 mm, fólia csatlakoztató gyűrűvel

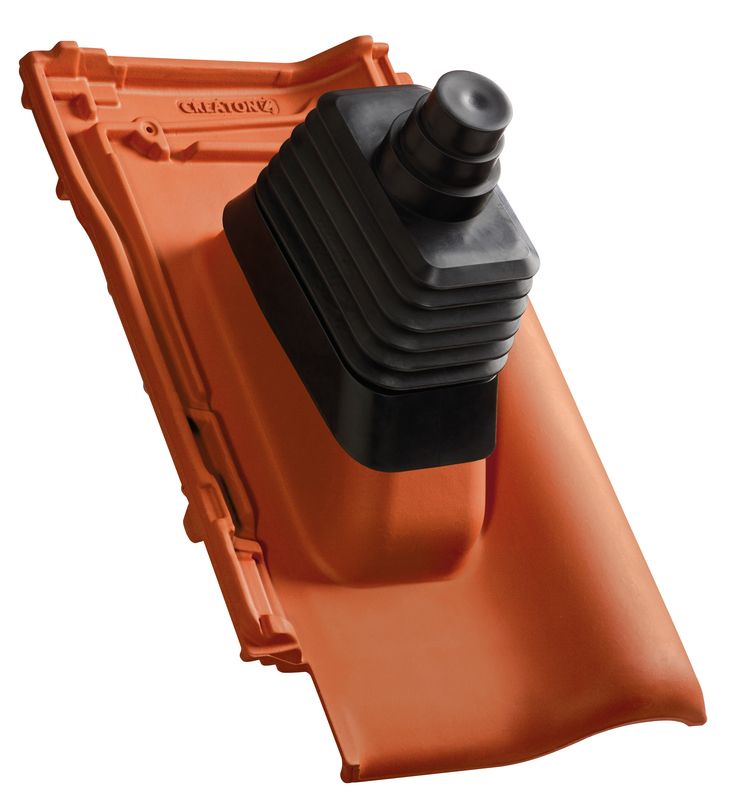

TITANIA antenna átvezető

TITANIA szolárátvezető-cserép

TITANIA gázkémény átvezető NW 110

Univerzális, rugalmas csőcsatlakoztó DN 150/160

Univerzális, rugalmas csőcsatlakoztó DN 200

Univerzális alátéthéjazat csatlakoztató adapter NW 13,5

Univerzális alátéthéjazat csatlakoztató adapter NW 20

Univerzális, rugalmas csőcsatlakoztó DN 150/160

Termékválaszték hófogáshoz, tetőbiztonsághoz és napelem rögzítéshez

TITANIA alumínium alapelemelem

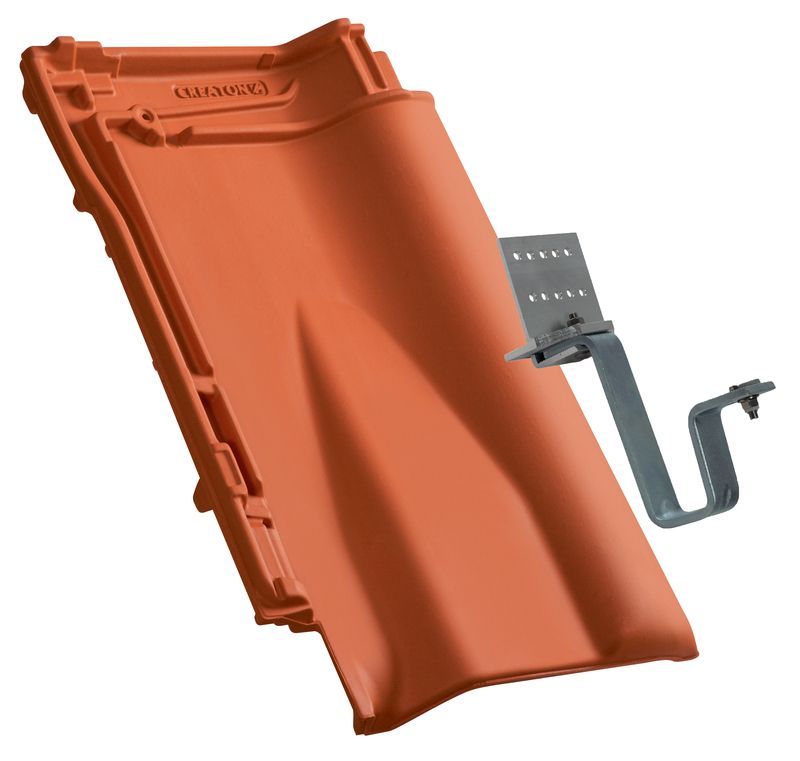

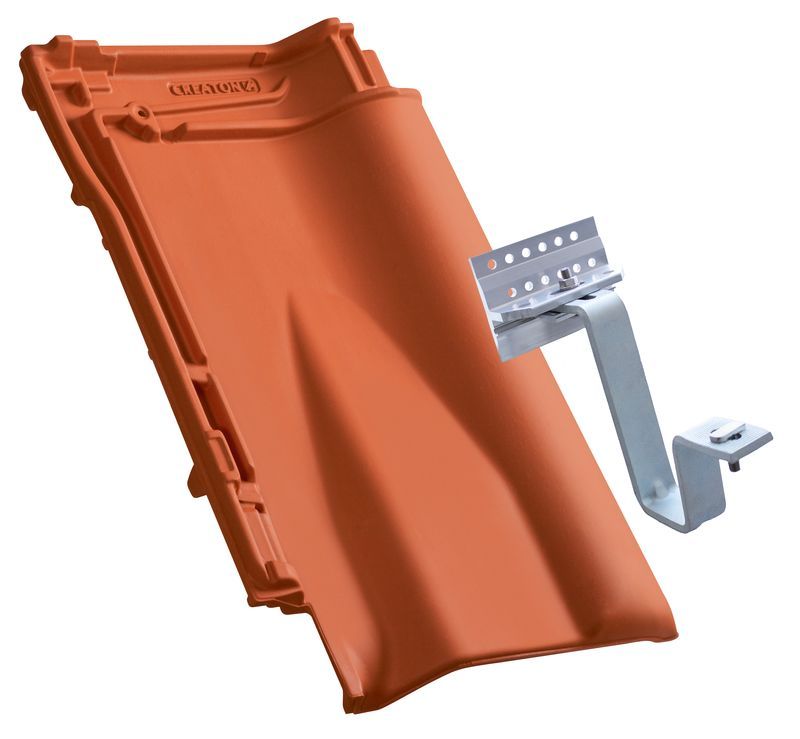

Szolárelem tartó

TIT rendszer szolárelem tartó 30 mm-es lécezéshez

TIT rendszer szolárelem tartó 40 mm-es lécezéshez

Egylábas elem

Rövid járórárcs

Hósszú járórács

Rönkfa tartó

Hegyi hófogó támaszték

Kerek cső, átmérő: Ø 40 mm, hossz: 3 m

Univerzális hegyi hófogó végsapkák

Tetőlétra

Tetőlétra tartó

Járórács tartó

MAGNUM hófogó

Alumínium járórács 150 x 25 cm

Hófogórács tartó

Csőössszekötő Ø 32 mm

Termékcsalád a tető részleteihez és a vihar elleni védelemhez.

TITANIA fényáteresztő cserép (akril)

Viharkapocs cink-alumínium, beakasztós 30/50-es lécezéshez (BAL, PRE)

Viharkapocs cink-alumínium, beakasztós 40/60-as lécezéshez (MEL) és 40/50-es lécezéshez (BAL, PRE)

Viharkapocs cink-alumínium, beakasztós 40/60-as lécezéshez (BAL, PRE) és 40/50-es lécezéshez (FUT, MAG)

Viharkapocs cink-alumínium, beütős minden lécezéshez (TIT)

Kúpkapocs, alumínium, PDZ (univerzális félnyeregtető rögzítő kapocs)

Nemesacél csavar tömítéssel , hossz: 60 mm

Nemesacél kapocs vágott cseréphez 10-13 mm

Fal- és kéményszegély, alumínium 300 mm

Fal- és kéményszegély, alumínium 450 mm

Fal- és kéményszegély, PIB 300 mm

Fésűs ereszszellőző

Tetőkibúvó ablak 45 x 55 cm, fém, egyszeresen felületkezelt biztonsági üveggel

Hőszigetelt tetőkibúvó ablak 55 x 78 cm

Antenna és parabolaantenna rúd, galvanizált, vagy színesre festett acél

Akril festék 250 ml

Él- és gerinc lezárások

WID kúpcserép PT

WID kezdő- és zárókorong, kerámia PT

WID funkcionális kezdő és zárókorong, kerámia PT

WID kezdőkúp, kerámia PT

WID kezdőkúp, kerámia, kagyló formájú végelemmel PT

WID kezdőkúp, kerámia, kerek kapcsolódással PT

WID elosztókúp 3 tengelyű PT

WID elosztókúp 4 tengelyű PT

Kúpkapocs, alumínium PT

FIRSTFIX kúpkapocs, nemesacél PT

FIRSTFIX kúpkapocs huzal G10

FIRSTFIX rögzítőkészlet G10

Kúpalátét 220 (CREAROLL ALU)

Kúpalátét 300 (CREAROLL ALU)

Kúpalátét 220 (CREAROLL PP)

Kúpalátét 310 (CREAROLL PP)

Kúpalátét 390 (CREAROLL PP)

Letöltések

Prospektusok és dokumentumok
CREATON Titania termékkatalógus
CREATON image katalógus 2020
CREATON katalógus
CREATON Inspirációk
CREATON Színek
CREATON Tartozékok
CREATON Függő ereszcsatorna katalógus
Teljesítmény Nyilatkozat
Kerámia tetőcserép garancia
CREATON PIR Alkalmazástechnika
Sajtolt cserép - Alkalmazástechnika
Tárolási és Kezelési Útmutató
Mûszaki rajzok

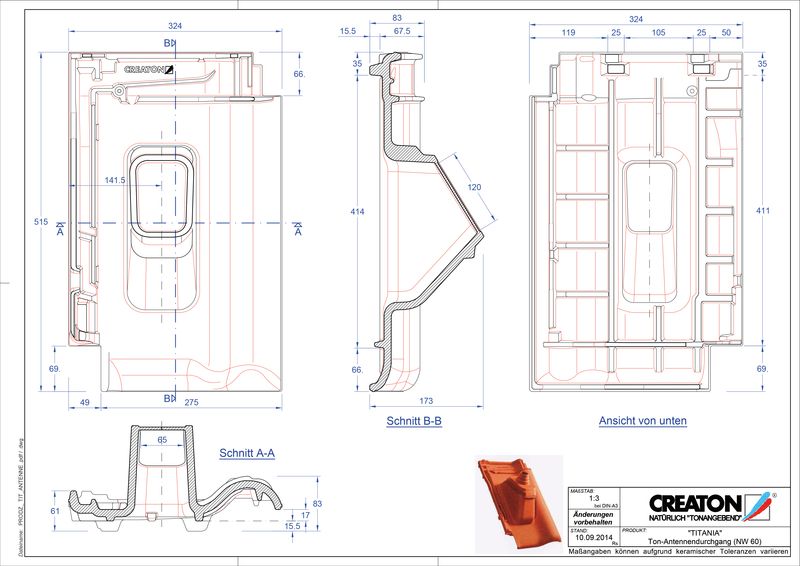

Termék CAD file TITANIA antenna ANTENNE
pdf | 257 kB
dwg | 227 kB
jpeg | 90 kB

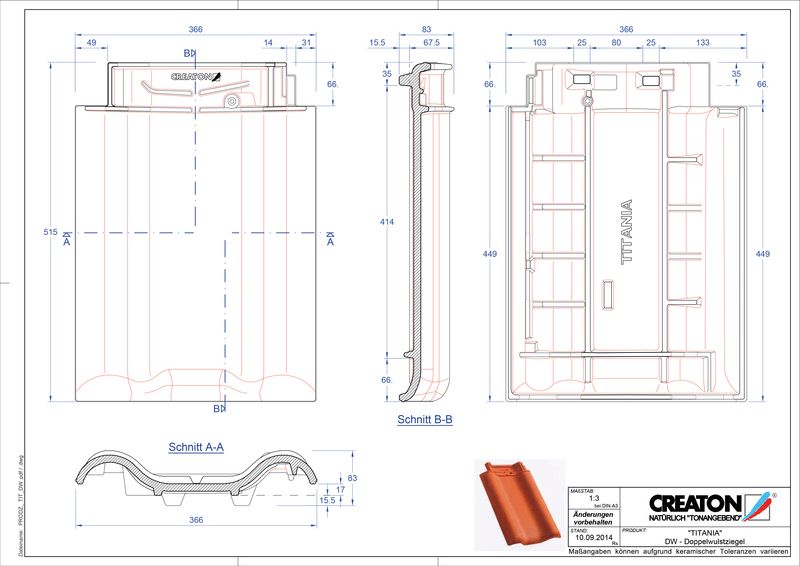

Termék CAD file TITANIA kettőshullámú cserép DWZ
pdf | 240 kB
dwg | 197 kB
jpeg | 79 kB

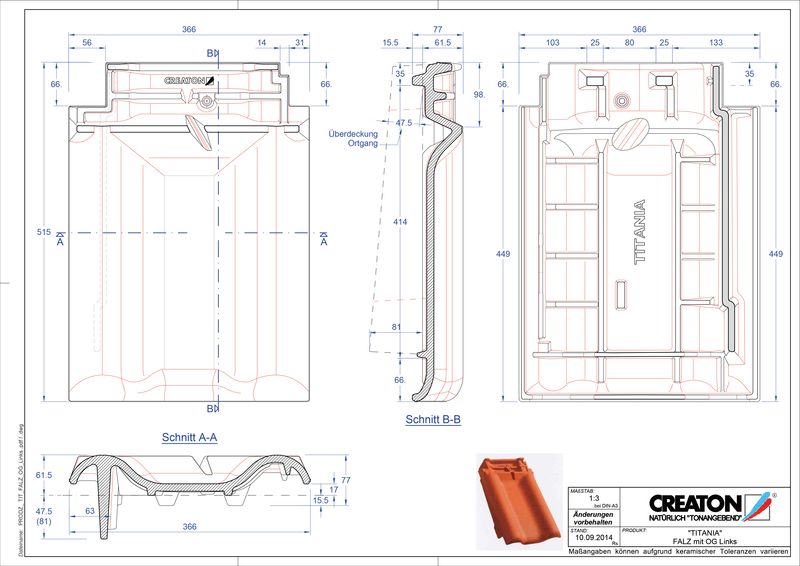

Termék CAD file TITANIA taréjszellőző-szegélycserép, bal FALOGL
pdf | 260 kB
dwg | 215 kB
jpeg | 90 kB

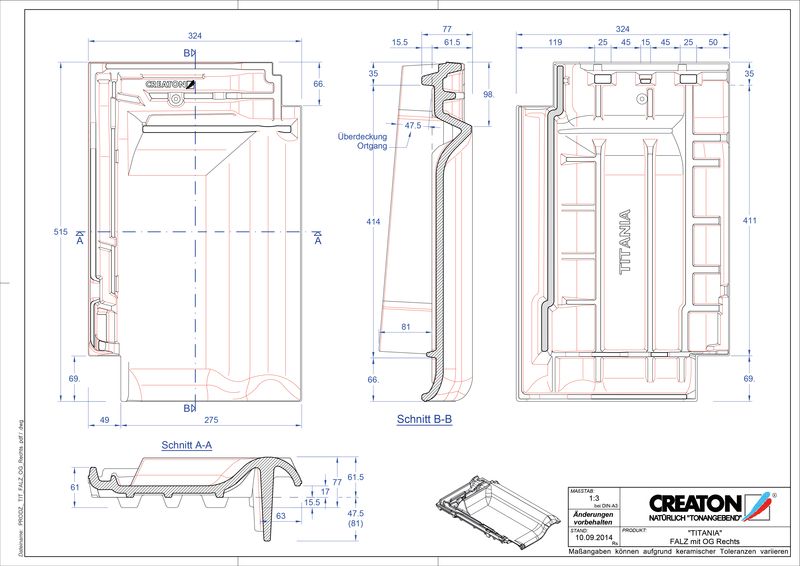

Termék CAD file TITANIA taréjszellőző-szegélycserép, jobb FALOGR
pdf | 228 kB
dwg | 217 kB
jpeg | 88 kB

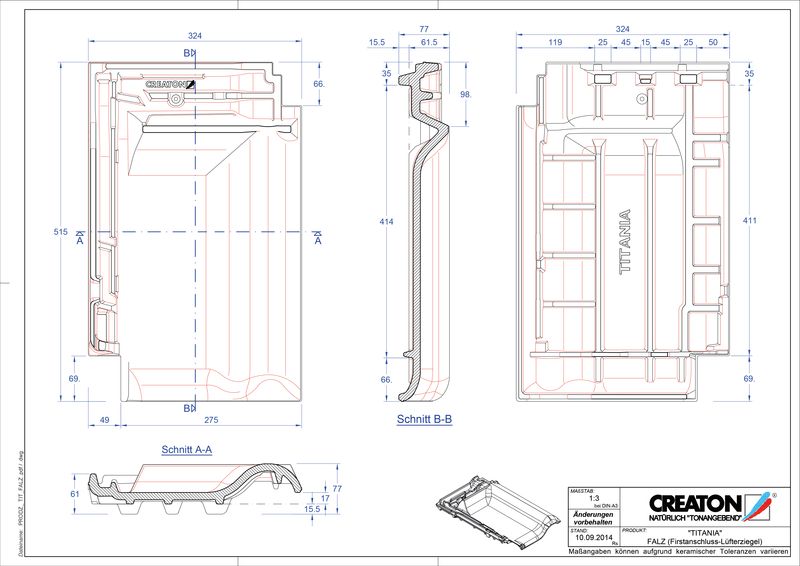

Termék CAD file TITANIA taréjszellőző cserép FALZ
pdf | 224 kB
dwg | 213 kB
jpeg | 83 kB

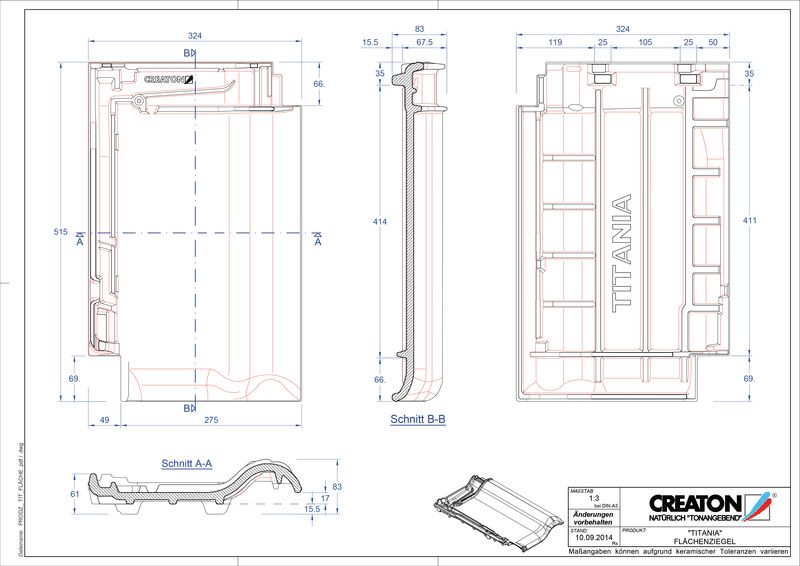

Termék CAD file TITANIA alapcserép FLA
pdf | 221 kB
dwg | 210 kB
jpeg | 79 kB

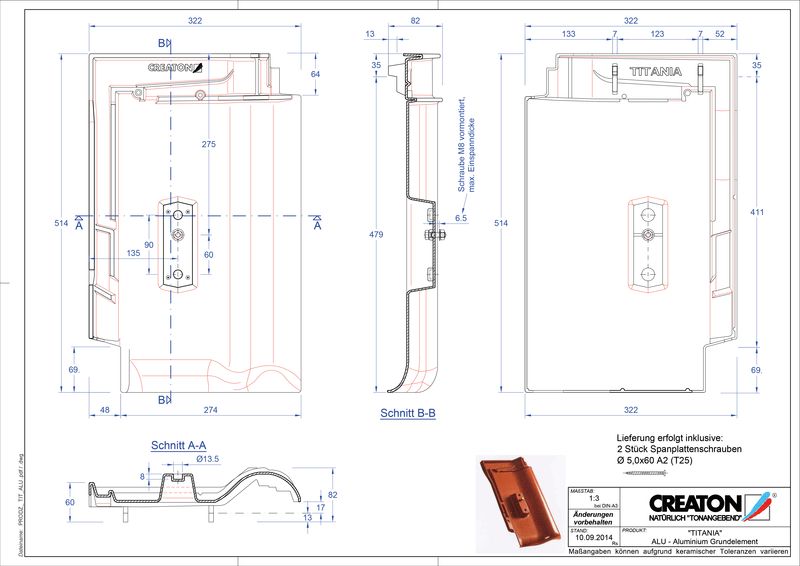

Termék CAD file TITANIA alap, alumínium GRUNDALU
pdf | 239 kB
dwg | 192 kB
jpeg | 77 kB

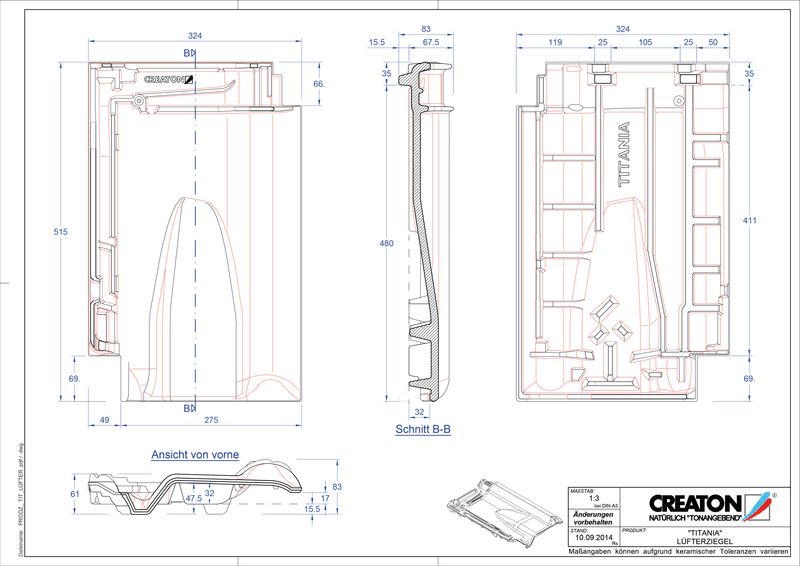

Termék CAD file TITANIA szellőző cserép LUEFTZ
pdf | 287 kB
dwg | 220 kB
jpeg | 82 kB

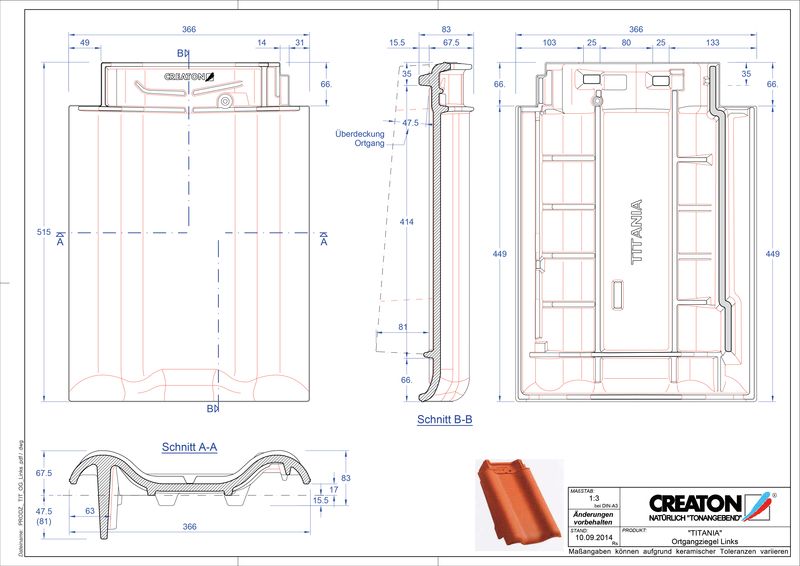

Termék CAD file TITANIA szegély bal OGL
pdf | 254 kB
dwg | 205 kB
jpeg | 84 kB

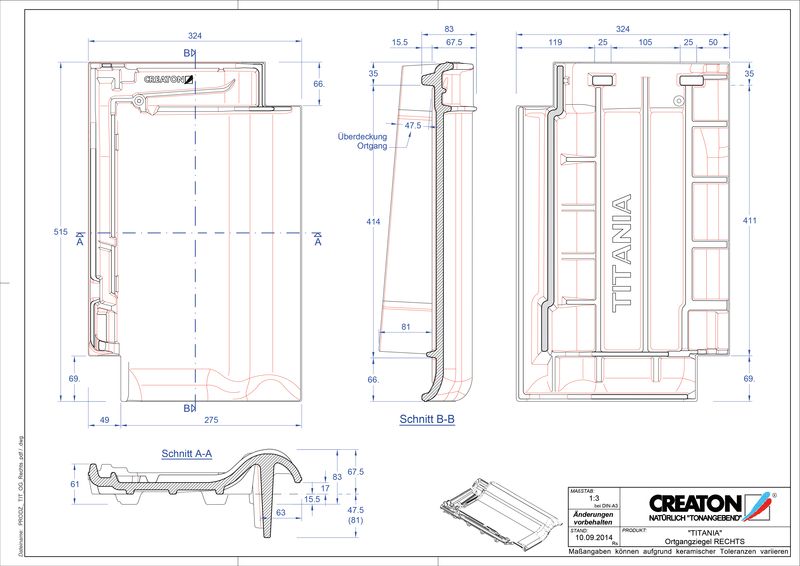

Termék CAD file TITANIA szegély jobb OGR
pdf | 276 kB
dwg | 214 kB
jpeg | 83 kB

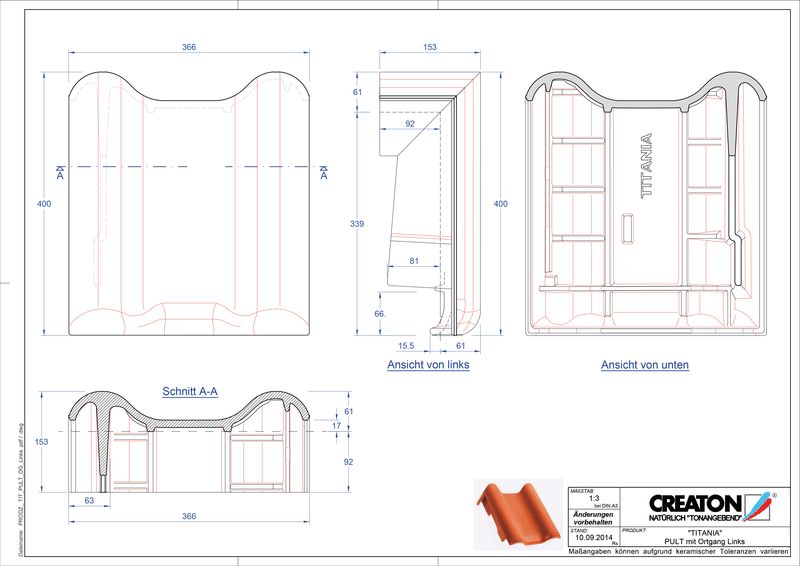

Termék CAD file TITANIA félnyeregtető szegélycserép, bal PULTOGL
pdf | 218 kB
dwg | 172 kB
jpeg | 72 kB

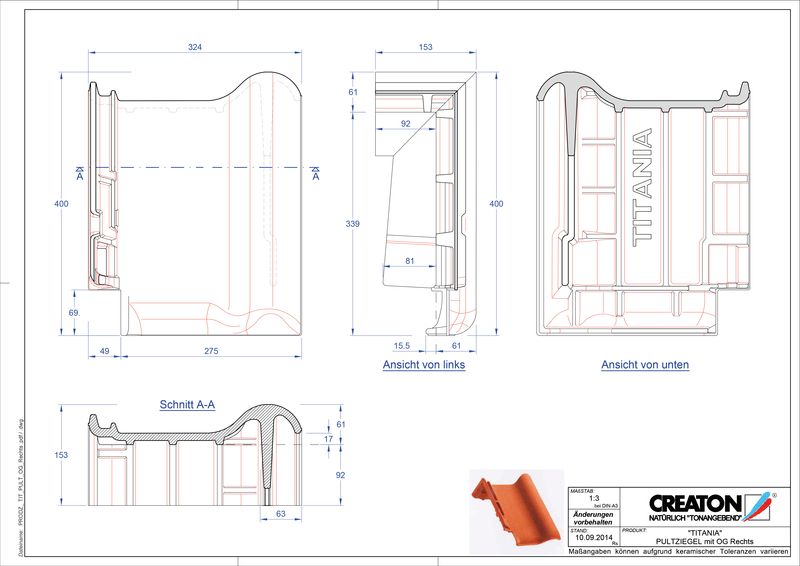

Termék CAD file TITANIA félnyeregtető szegélycserép, jobb PULTOGR
pdf | 226 kB
dwg | 181 kB
jpeg | 72 kB

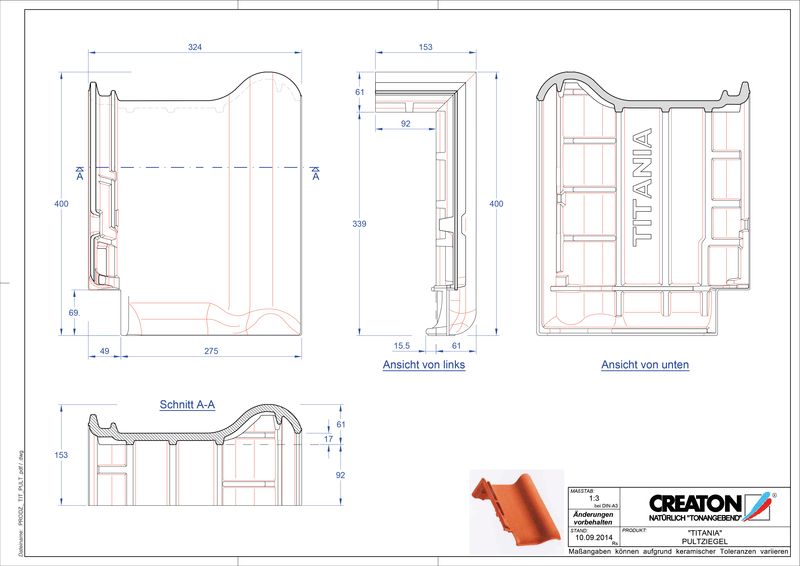

Termék CAD file TITANIA félnyeregtető-cserép alap PULT
pdf | 226 kB
dwg | 180 kB
jpeg | 70 kB

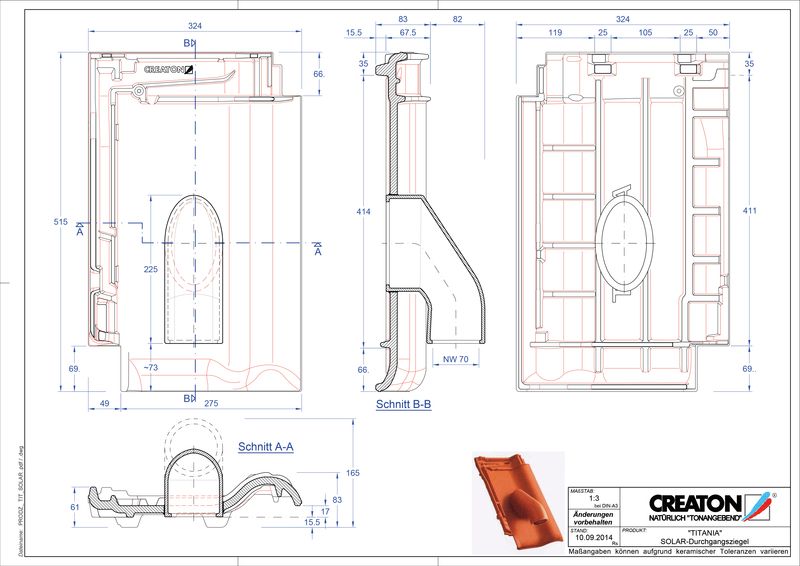

Termék CAD file TITANIA Szolár SOLAR
pdf | 269 kB
dwg | 229 kB
jpeg | 86 kB

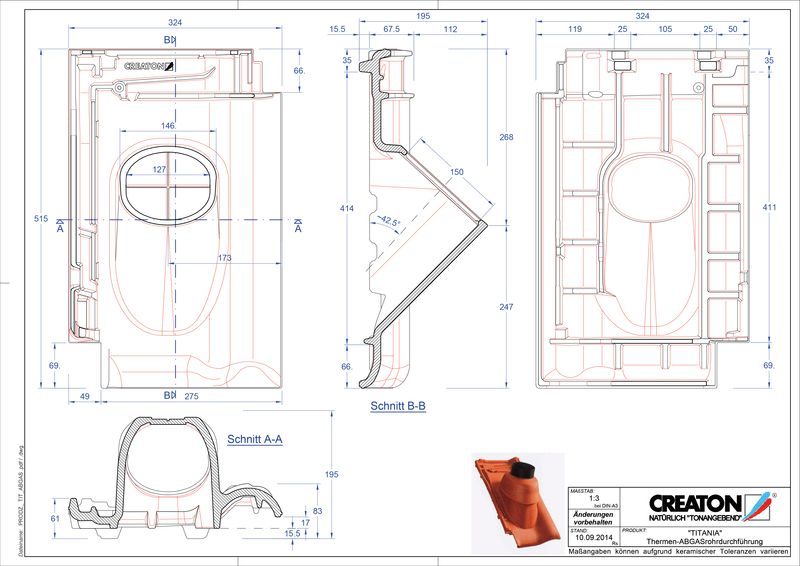

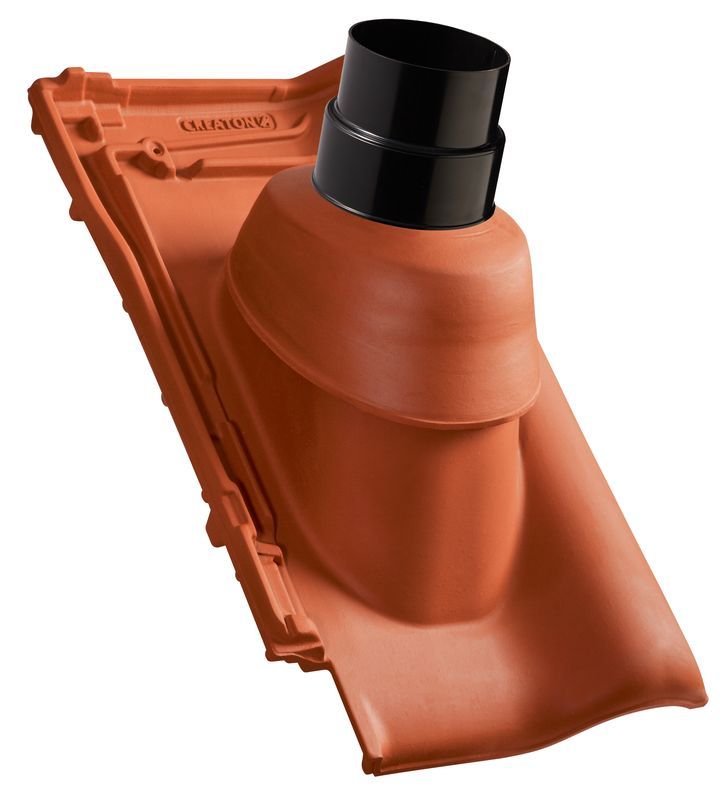

Termék CAD file TITANIA Thermal THERME
pdf | 261 kB
dwg | 247 kB
jpeg | 92 kB
Termék CAD file RIDGE kiegészítők választéka FIRST-PT
pdf | 242 kB
dwg | 173 kB
jpeg | 59 kB
Termék CAD file RIDGE kiegészítők választéka FUNKAESCH-PT
pdf | 204 kB
dwg | 165 kB
jpeg | 47 kB
# ZUB_SIG100_SIGNUM100
pdf | 521 kB
dwg | 180 kB
jpeg | 53 kB
# ZUB_SIG125_SIGNUM125
pdf | 550 kB
dwg | 188 kB
jpeg | 55 kB

TITANIA

TERMÉKJELLEMZŐK

Technikai adat

Mûszaki rajzok

LAF / FLA

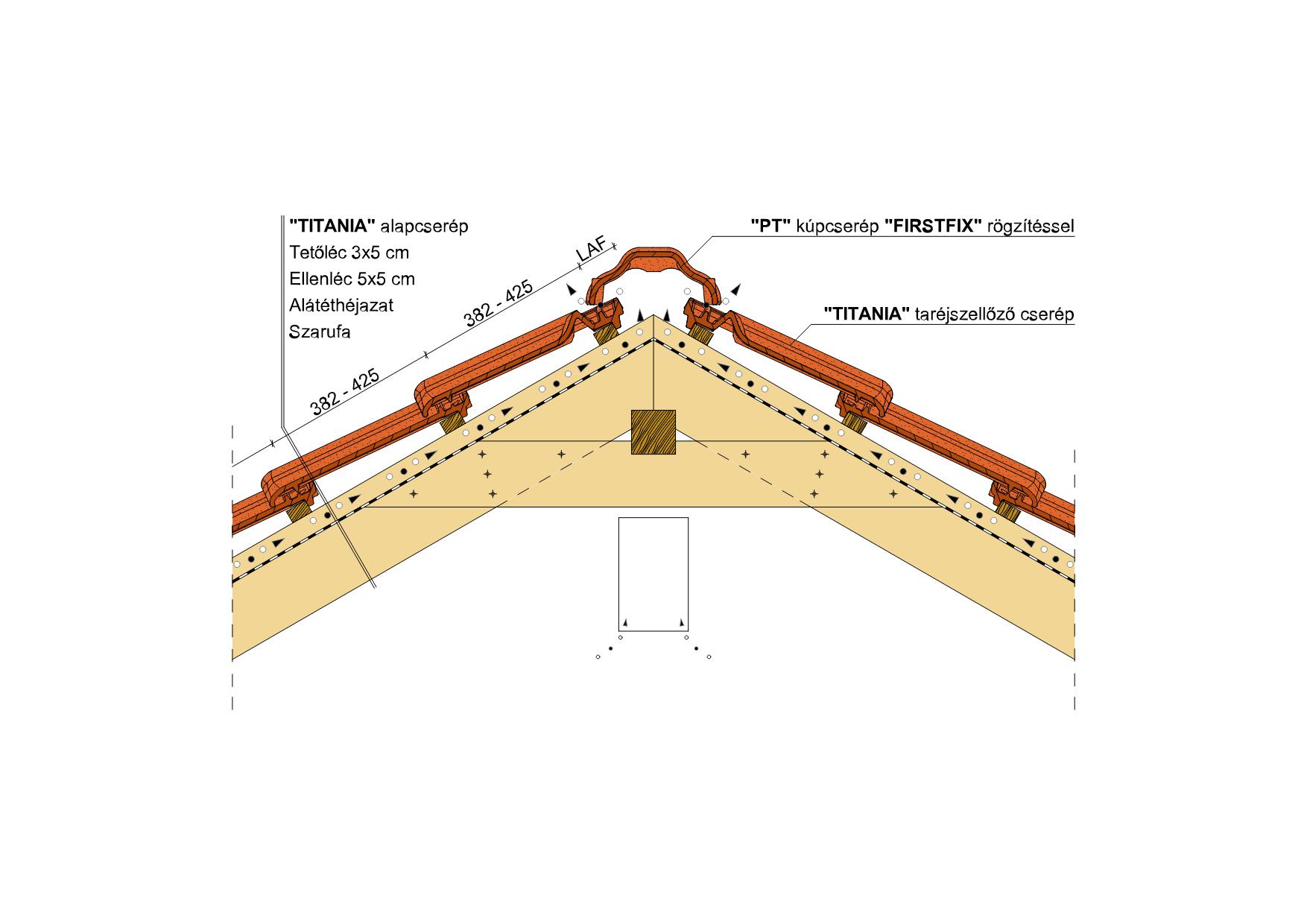

Termék műszaki rajz - Titania gerinc 2

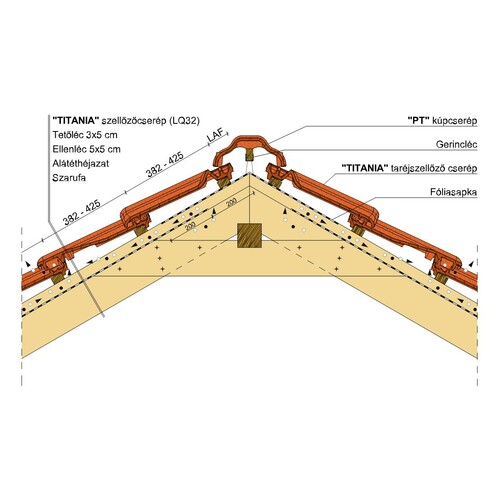

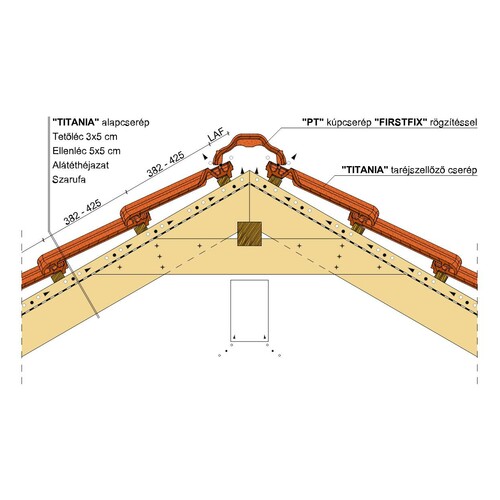

Termék műszaki rajz - Titania gerinc 1

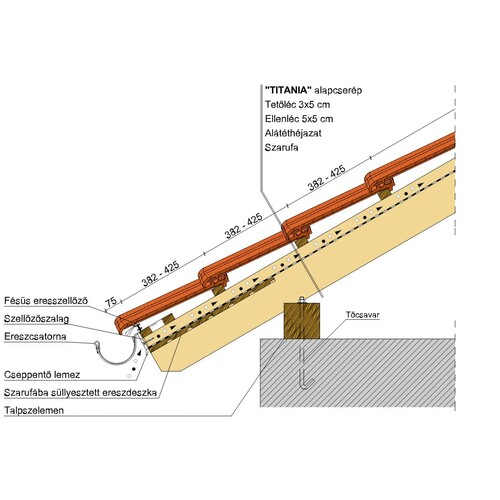

Termék műszaki rajz - Titania eresz 1

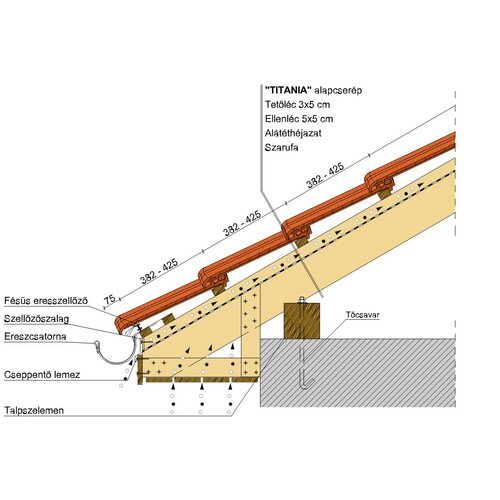

Termék műszaki rajz - Titania eresz 2

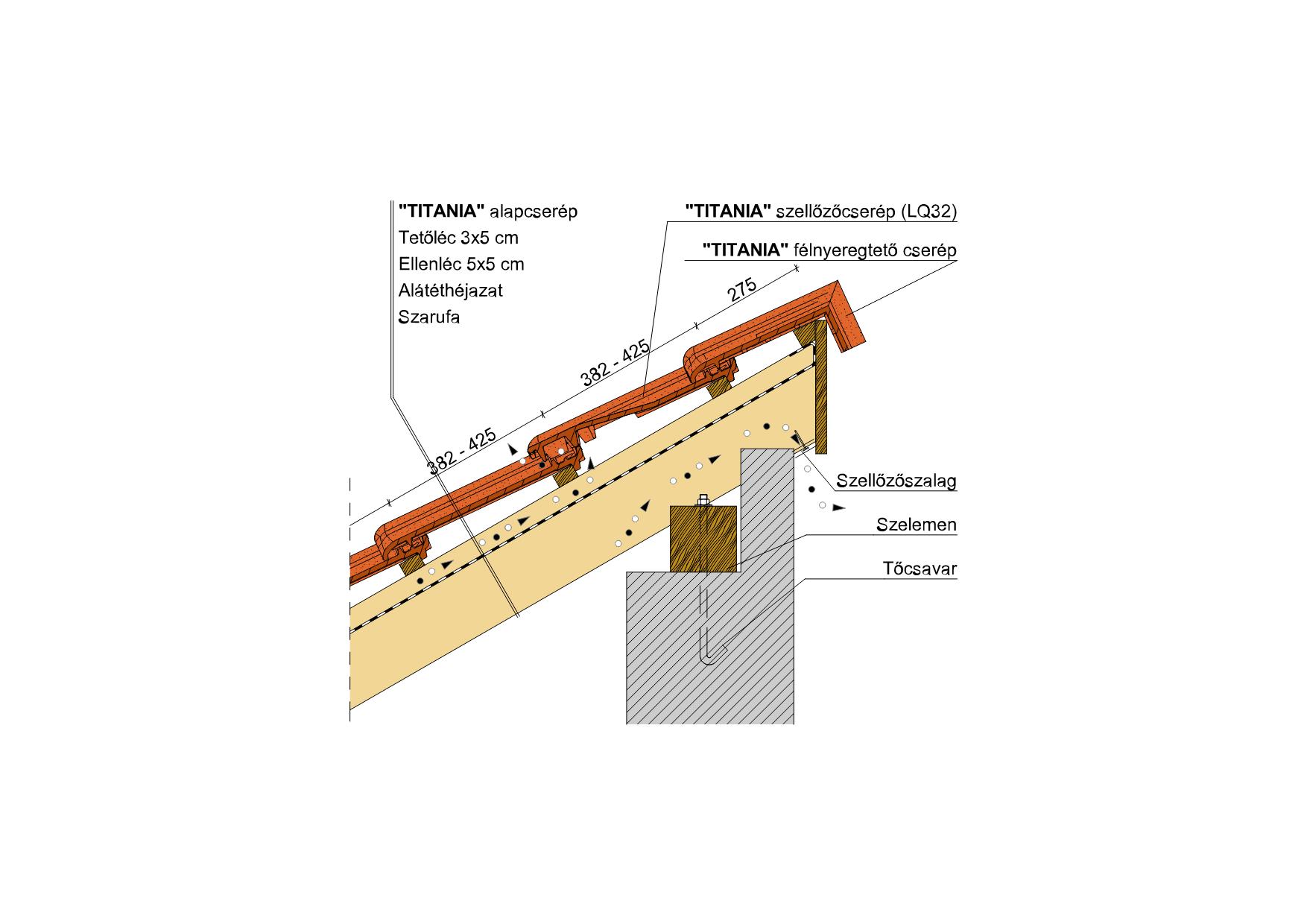

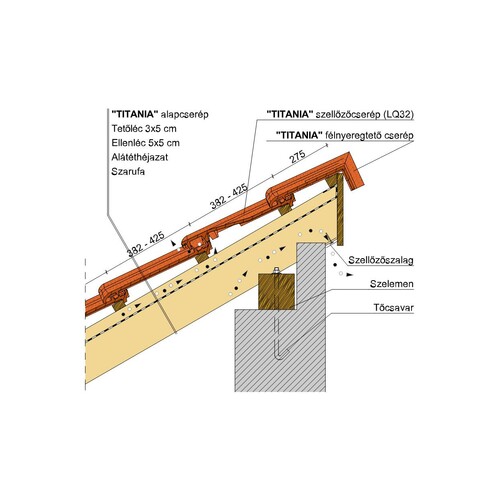

Termék műszaki rajz - Titania félnyereg

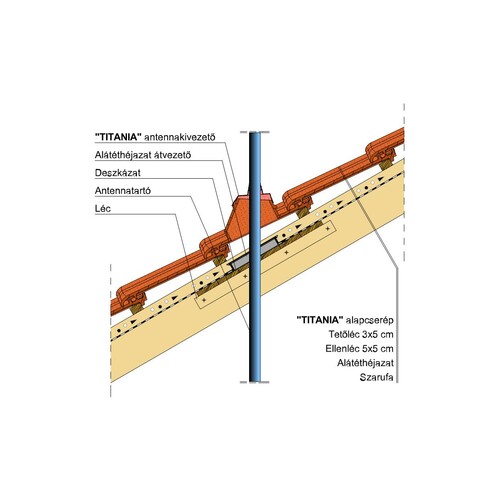

Termék műszaki rajz - Titania antennakivezető

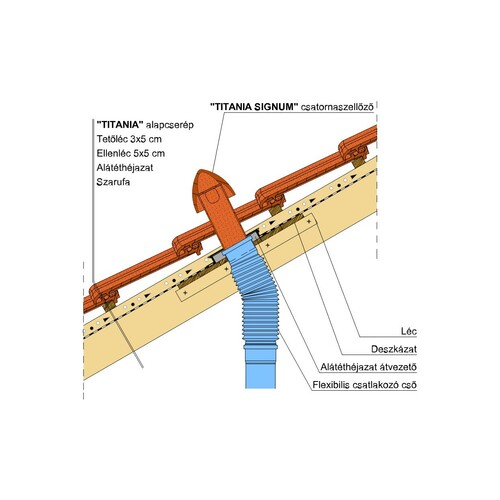

Termék műszaki rajz - Titania signum
