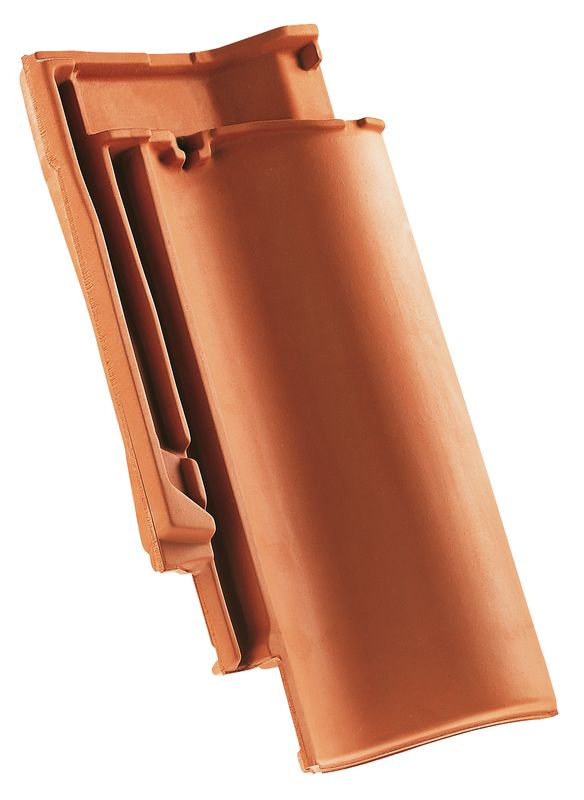

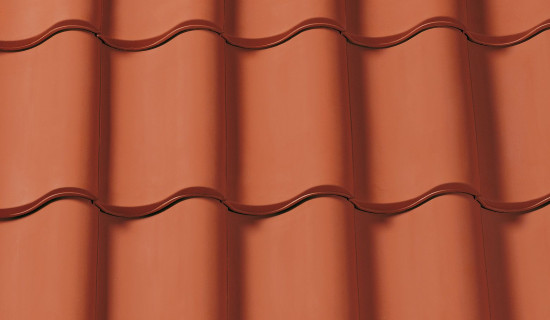

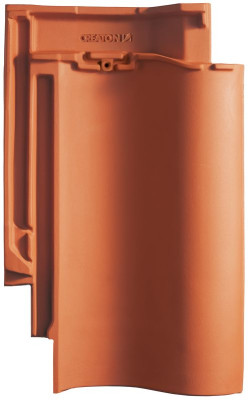

SINFONIE

Az egyedi megjelenéssel rendelkező hajlított, hornyolt tetőcserép.

  • Vízzáró alátéthéjazattal együtt akár 7° tetőhajlásszögű lapos tetőkön is használható
  • Fokozott rugalmasság és egyszerű lerakás a 29 mm széles eltolhatósági tartománynak köszönhetően
  • A kifinomult hornyolási technológia fokozott viharállóságot biztosít
  • A hátoldalon lévő bordák biztosítják a kedvezőbb statikai jellemzőket és az esetlegesen lecsapódott pára elvezetését

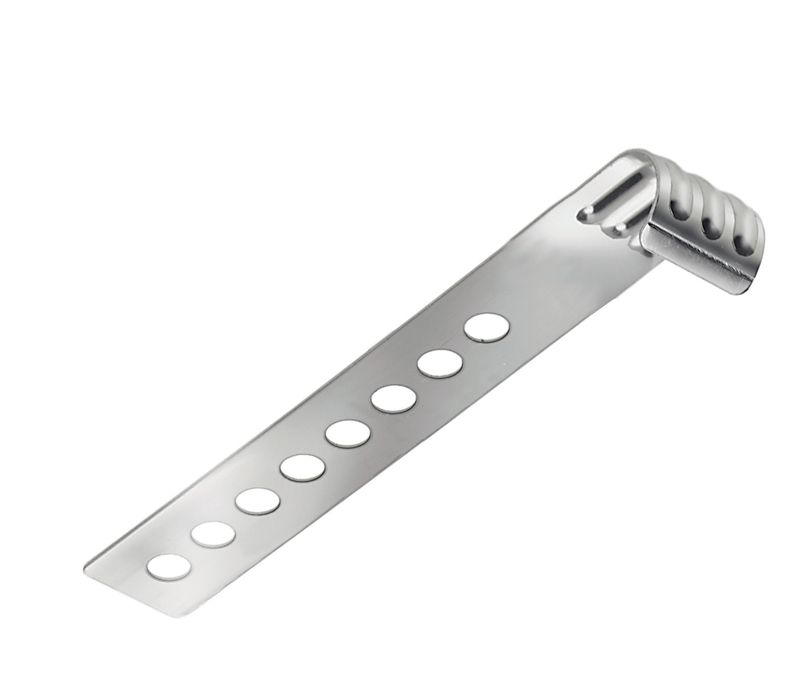

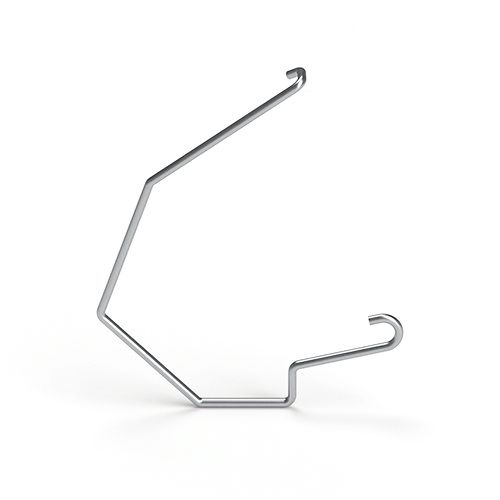

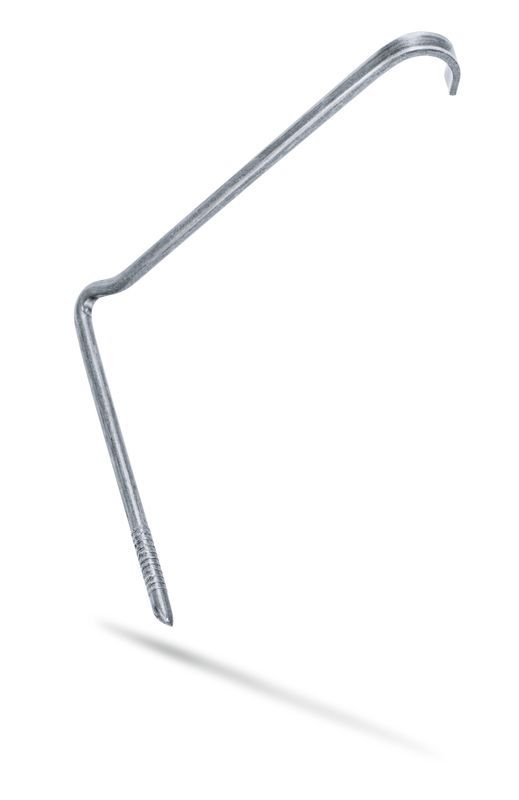

  • Két stabil viharkapocs biztosítja a biztonságos tartást és a lécezés megbízható szellőzését
  • A fej- és lábrész optimális hornyolása fokozott védelmet biztosít az esővíz behatolásával szemben. Az felépítési elv optimális áramlási jellemzőket, biztonságos vízelvezetést és kiváló zárást tesz lehetővé
natúrvörös
natúrvörös
NUANCE rézvörös engóbozott
NUANCE rézvörös engóbozott
NUANCE matt fekete engóbozott
NUANCE matt fekete engóbozott
FINESSE borvörös üvegmázas
FINESSE borvörös üvegmázas
FINESSE fekete üvegmázas
FINESSE fekete üvegmázas
NOBLESSE fekete üvegmázas
NOBLESSE fekete üvegmázas

Műszaki adatok

Méret (megközelítőleg)300 x 482 mm
Átlagos fedési szélesség megközelítőleg230 mm
Maximális fedési szélesség (megközelítőleg)232 mm
Min. fedési szélesség megközelítőleg228 mm
Átlagos fedési hosszúság megközelítőleg375 mm
Max. méret (megközelítőleg)389 mm
Min. méret (megközelítőleg)361 mm
Átlagos cserép szükséglet (megközelítőleg)11.5 pcs/m²
Építőanyag termék max. megközelítőleg12.2 pcs/m²
Cserép szükséglet (megközelítőleg)10.9 pcs/m²
Súly / m² (megközelítőleg)52.9 kg/m²
Súly / raklap (megközelítőleg)945 kg
Kiszerelési egység súlya4.6 MENGENEINHEIT#KGPROST
Db / raklap200 Unit
Db / mini-pack5 piece

Alkalmazási területek

VALID FOR GERMANY
Tető-hajlásszög DUO extra (Németország)≥ 12 °
Tető-hajlásszög QUATTRO longlife extra (Németország)≥ 7 °
Tető-hajlásszög TRIO extra (Németország)≥ 10 °
Tető-hajlásszög DUO longlife ND extra (Németország)≥ 10 °
VALID FOR AUSTRIA
Tető-hajlásszög DUO longlife ND extra (Ausztria)≥ 17 °
Tető-hajlásszög DUO extra (Ausztria)≥ 17 °
Tető-hajlásszög QUATTRO longlife extra (Ausztria)≥ 15 °
Tető-hajlásszög TRIO extra (Ausztria)≥ 17 °

Műszaki információk

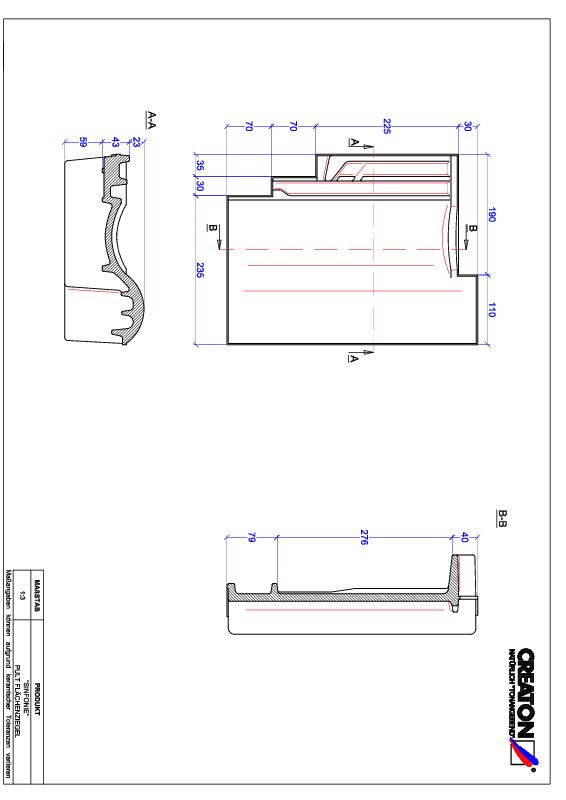

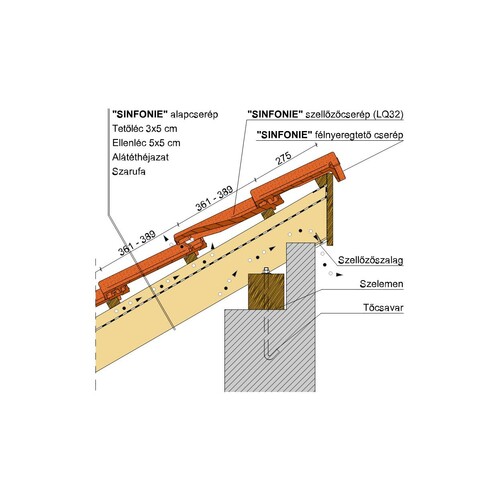

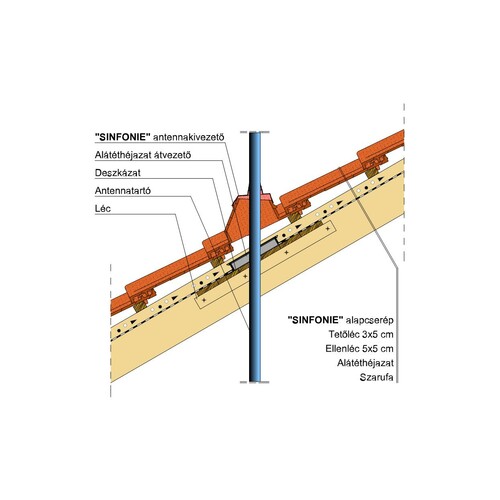

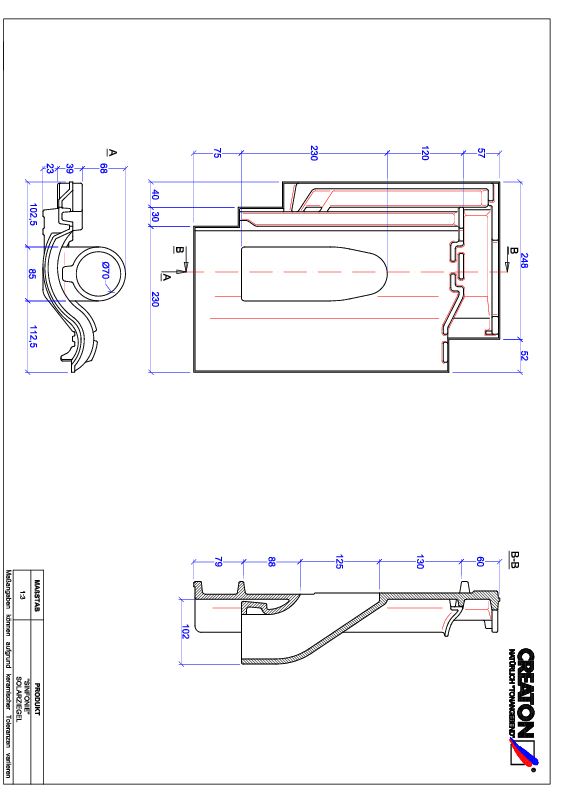

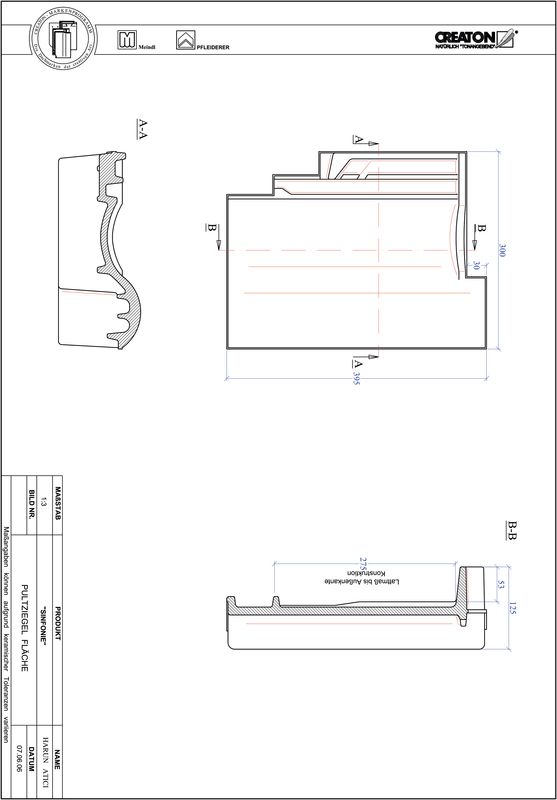

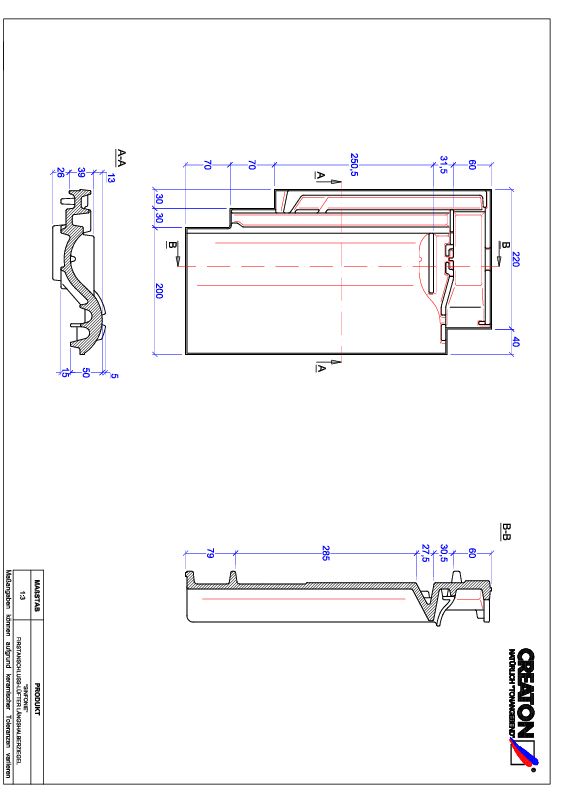

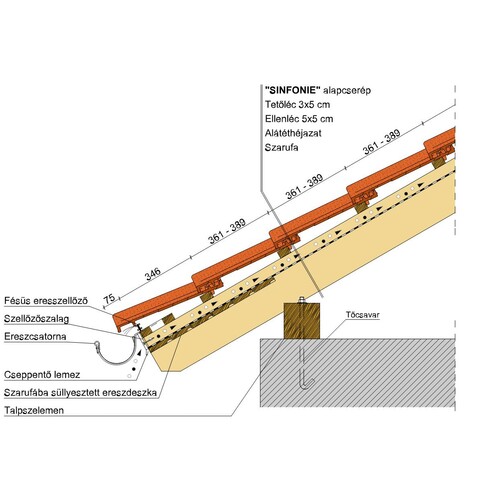

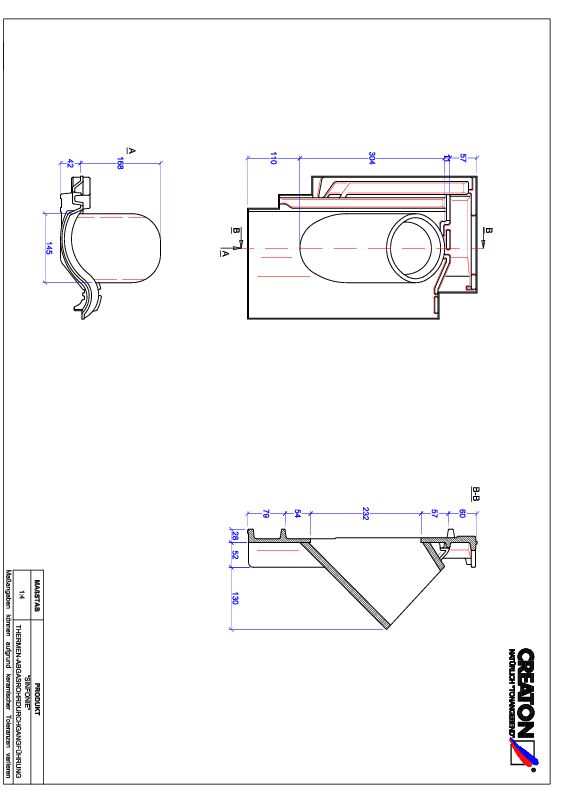

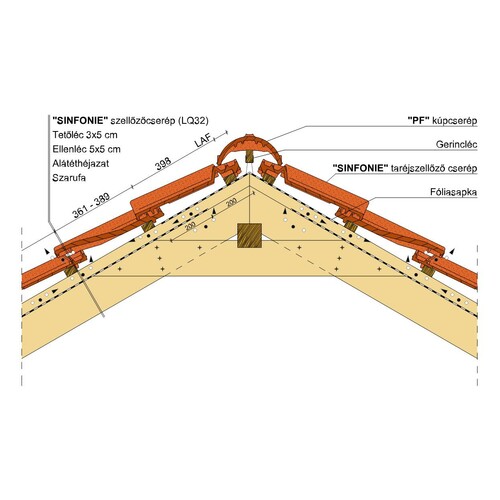

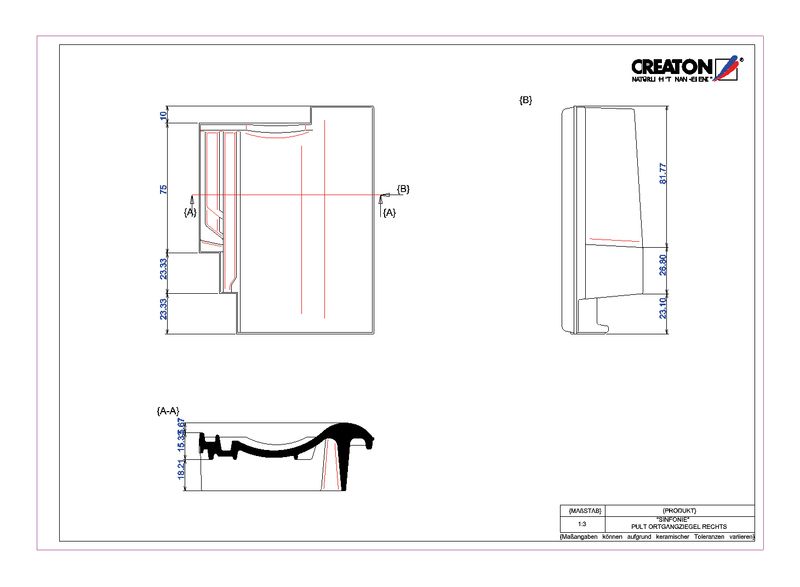

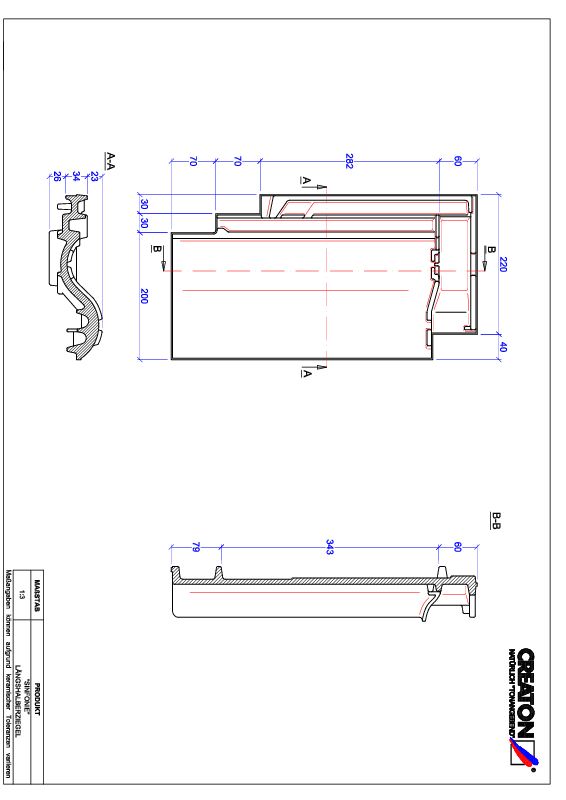

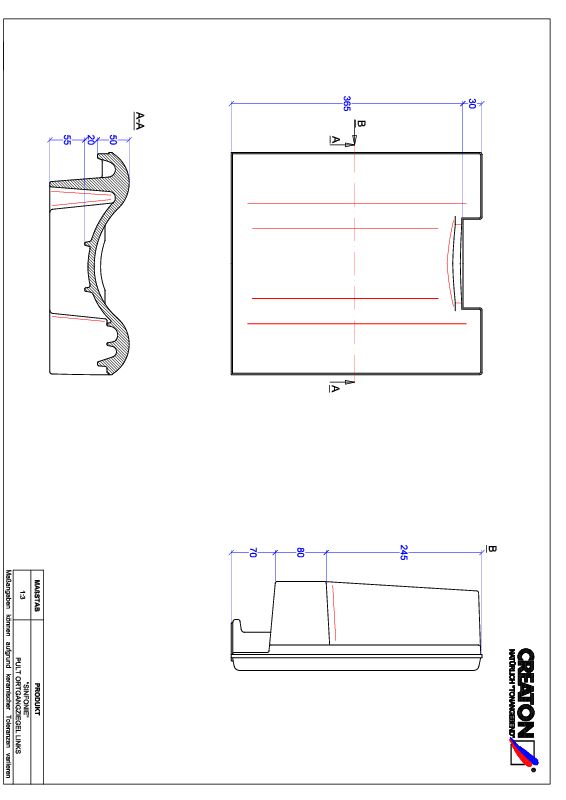

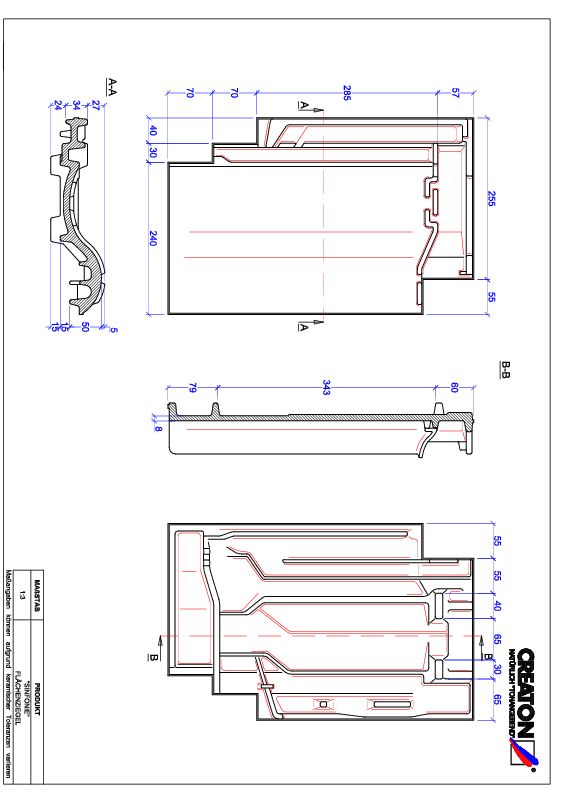

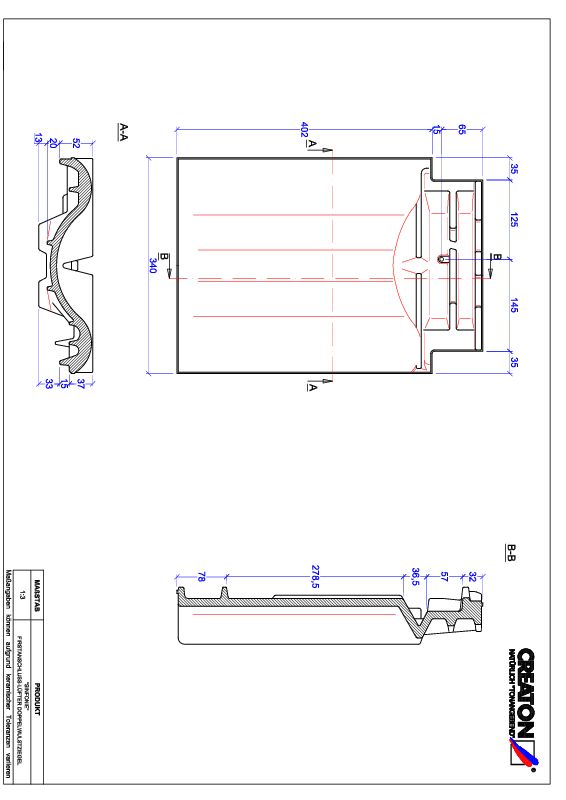

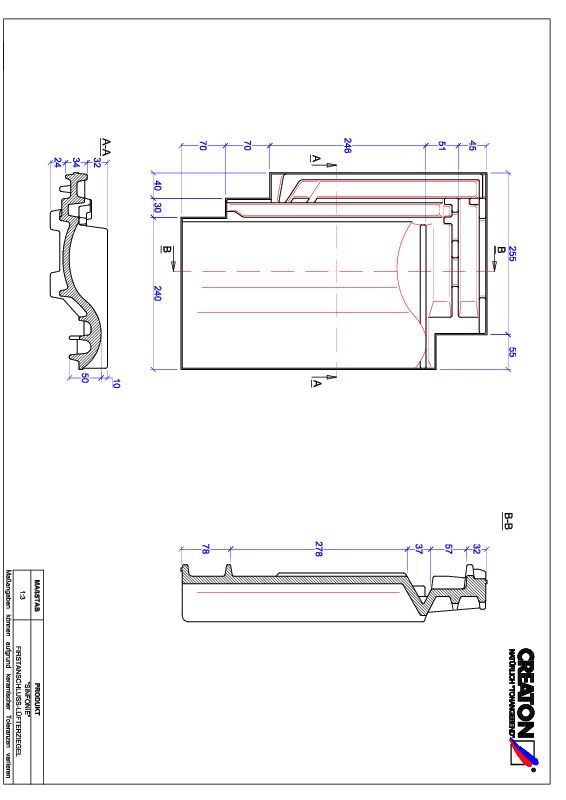

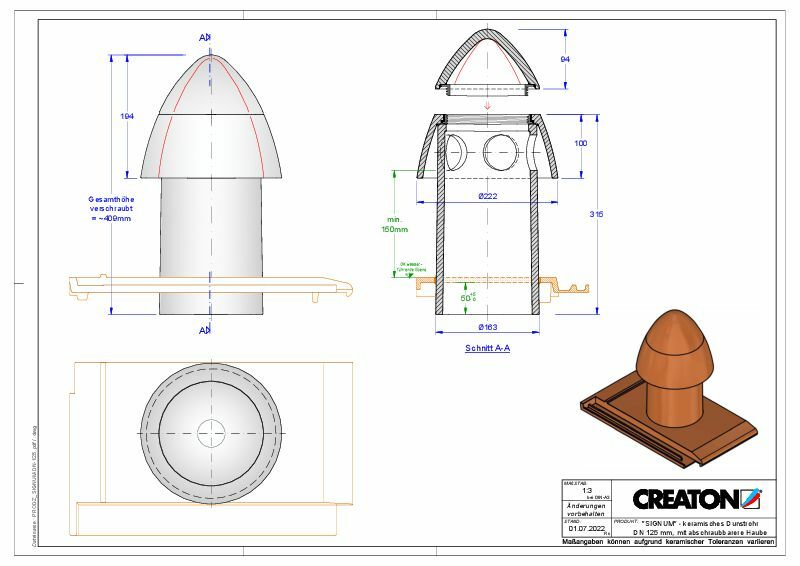

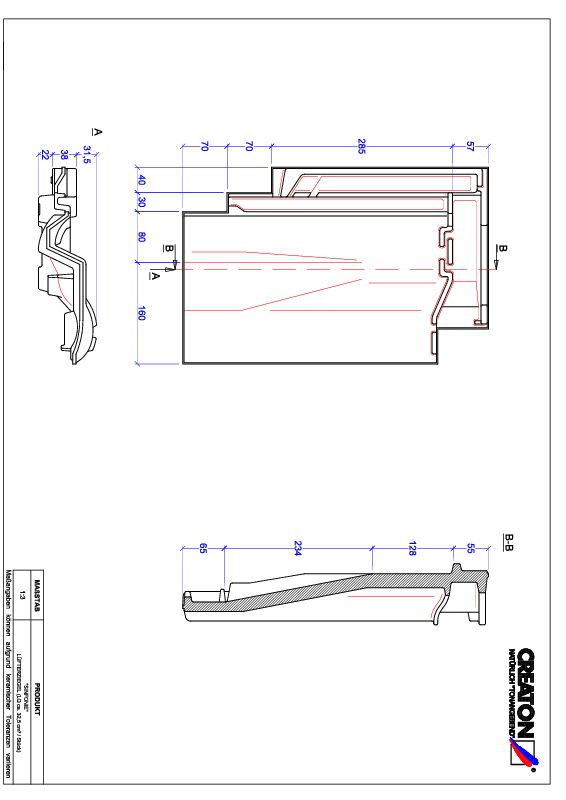

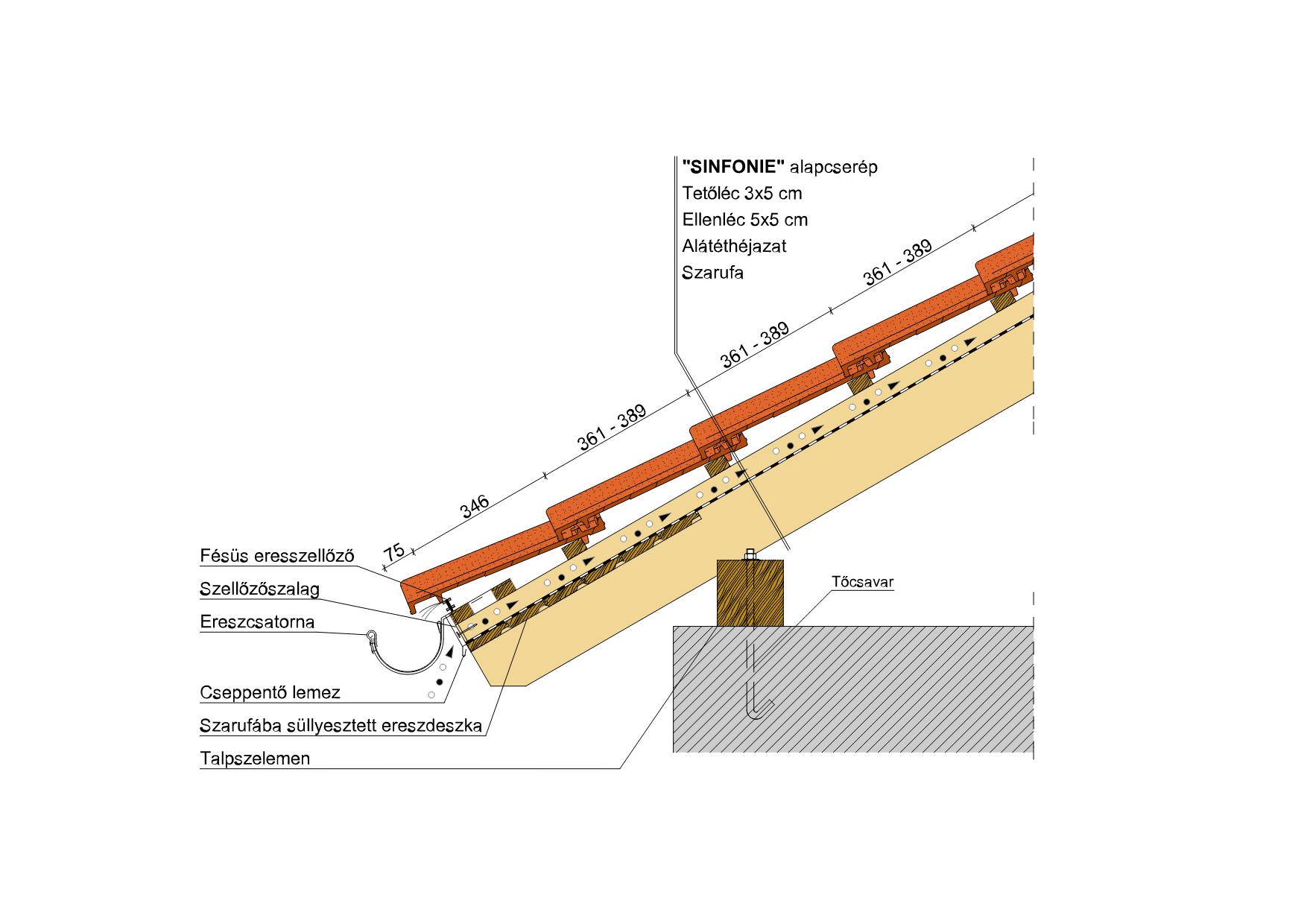

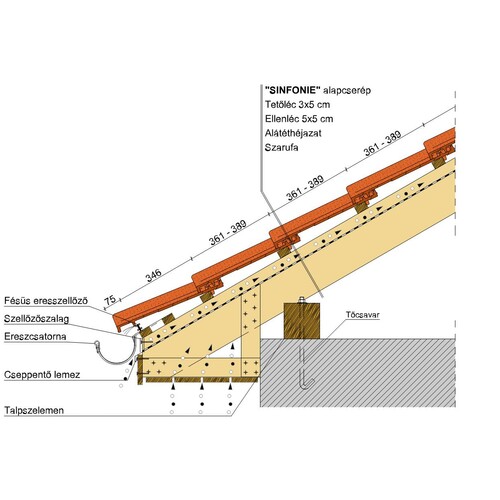

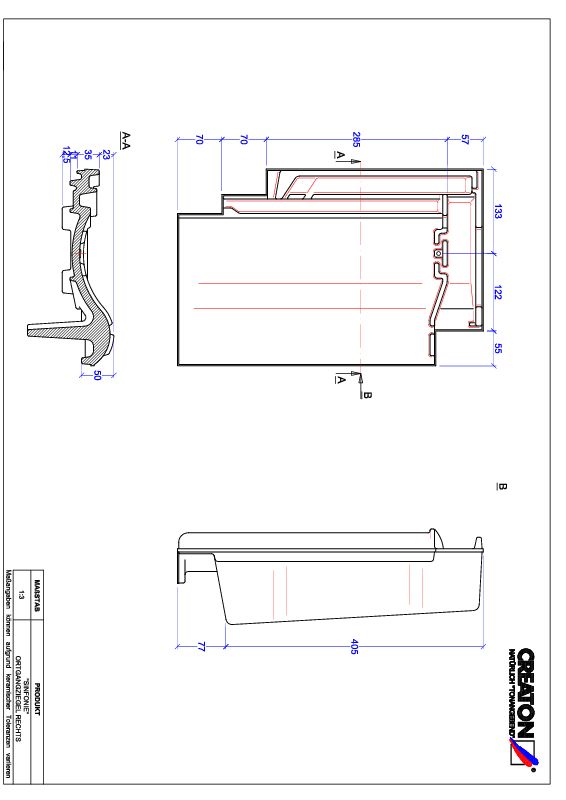

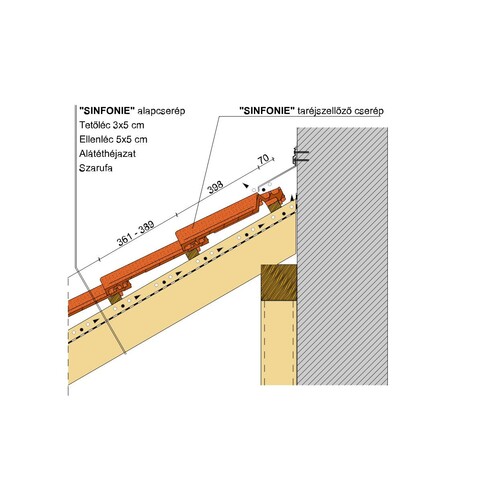

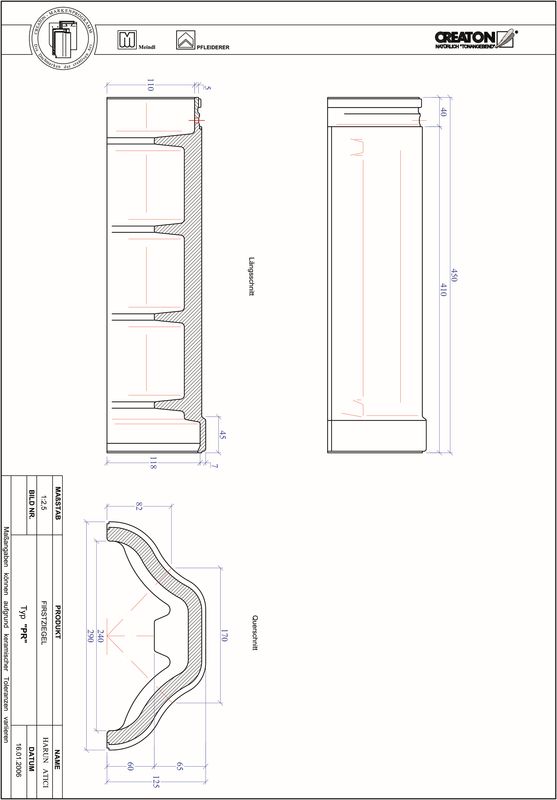

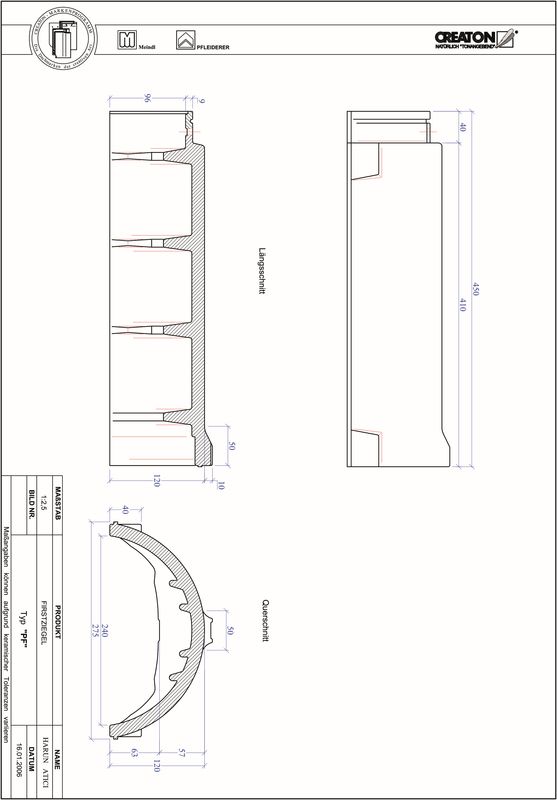

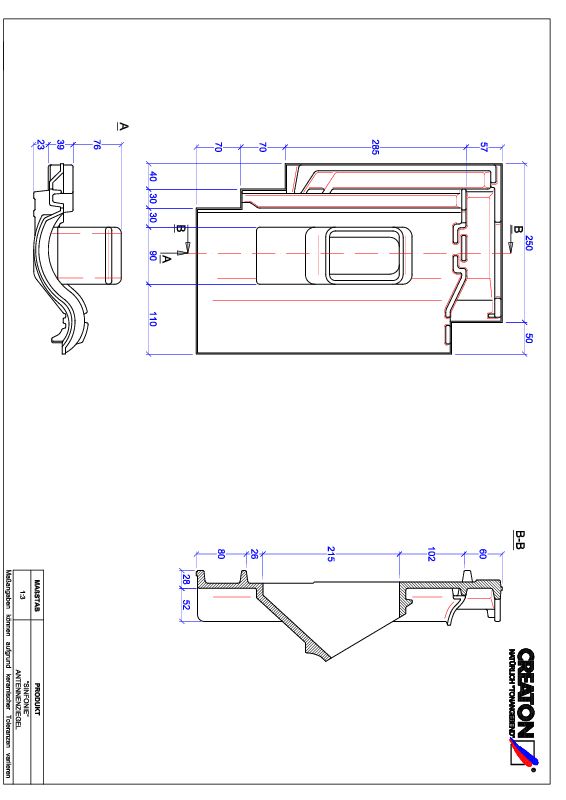

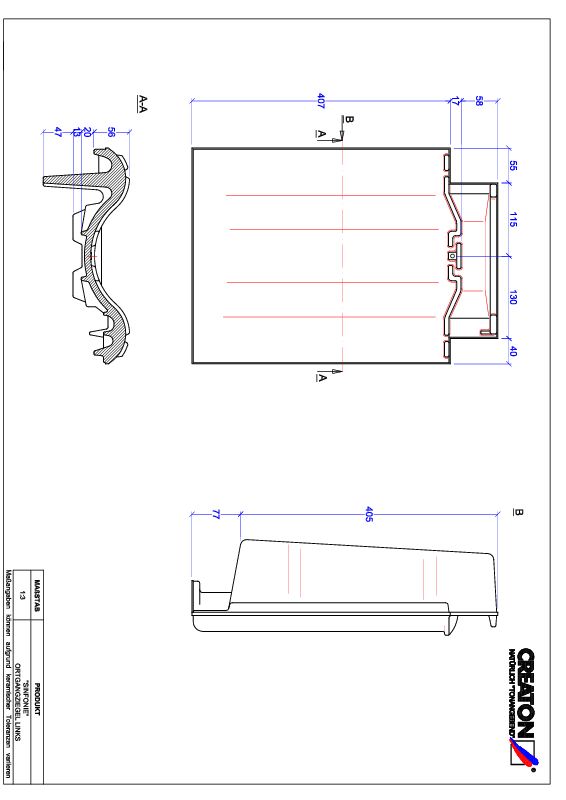

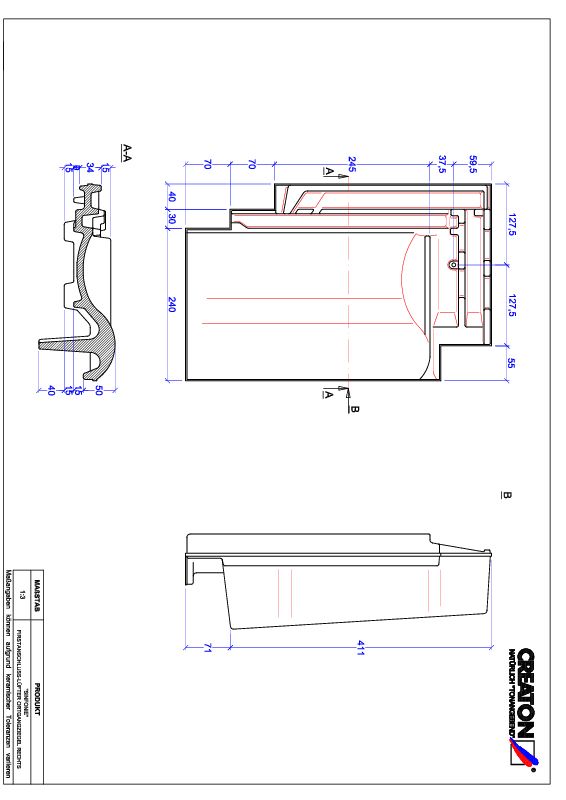

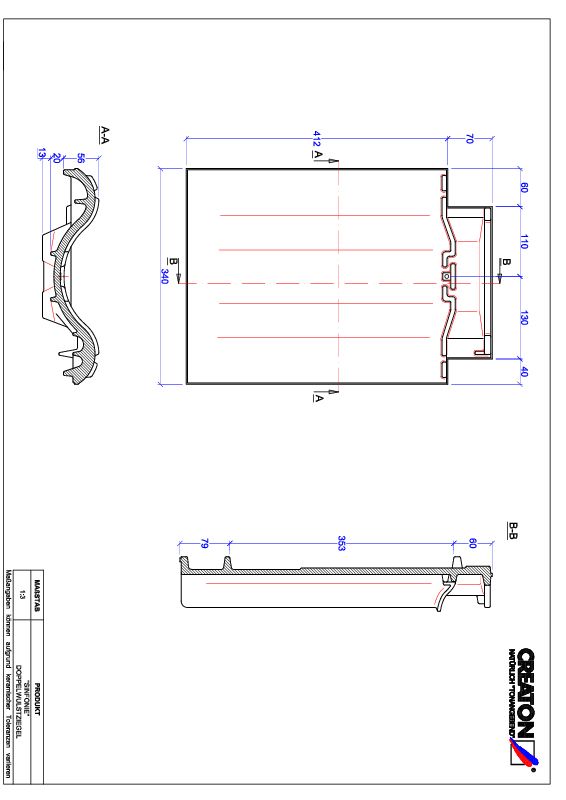

  • The technical drawing shown is merely an example.
  • According to the Central Association of the German Roofing Trade (ZVDH) rules for verge tiles, the distance between the inner edge of the verge lug and the outer edge of the gable wall or cladding must be at least 1 cm.
  • Current national rules and standards apply to the execution of roofing work. These vary from country to country (e.g. ZVDH Rules, Austrian Standards) and must be taken into consideration during execution. As manufacturer's information, CREATON-specific information about the execution of the sub-roof is also applicable and is complementary to these. You can find them in our Roof Planner or at www.creaton.de / www.creaton.at.
  • All roofs with a roof pitch of 7° - 9° require individual approval from CREATON Applications Technology. CREATON manufacturer's regulations must be complied with during installation.

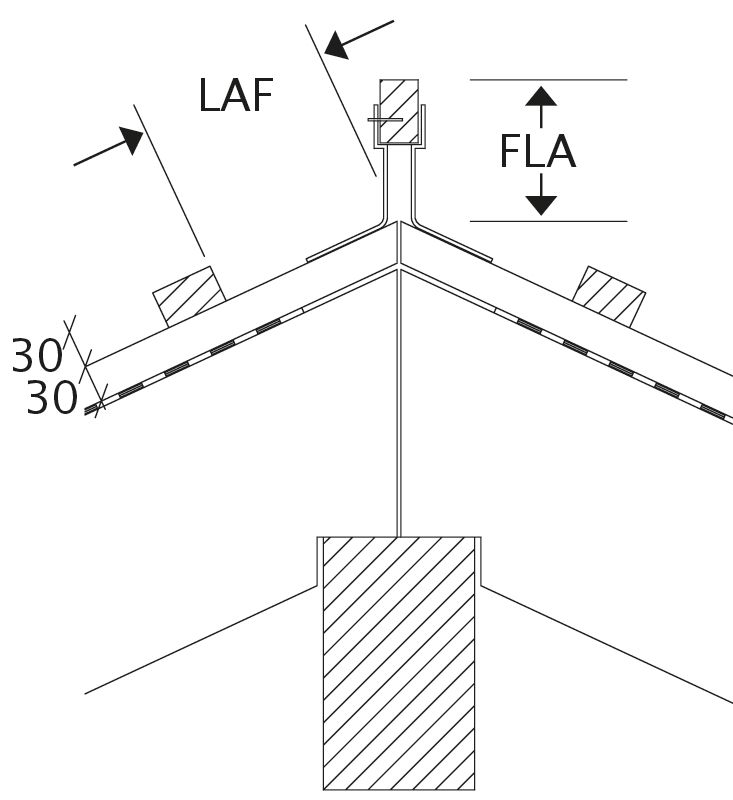

LAF/FLA érték

LAF-/FLA VALUES IN MM FOR 30x50-BATTENS

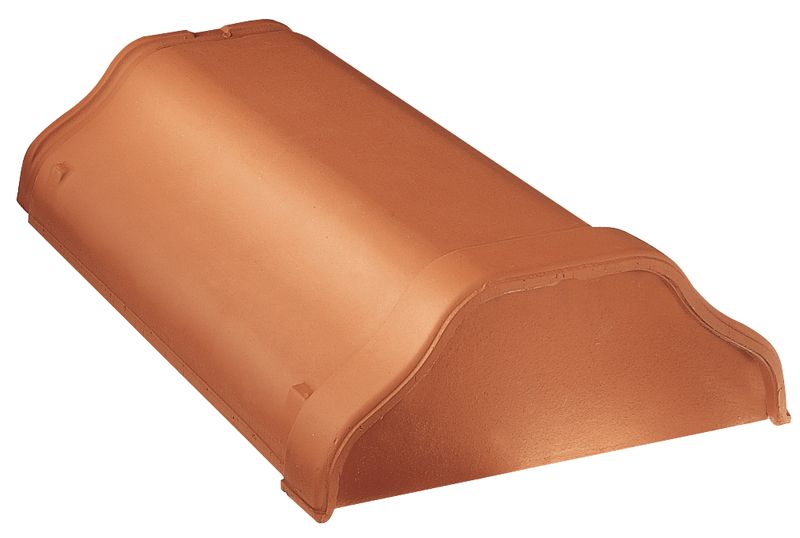

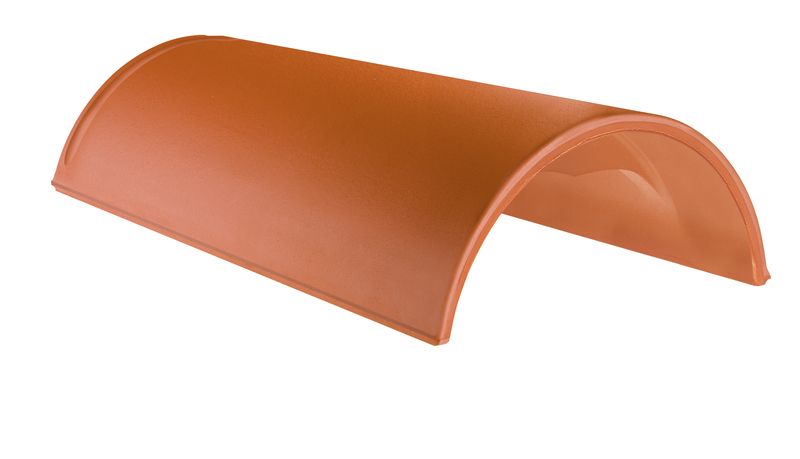

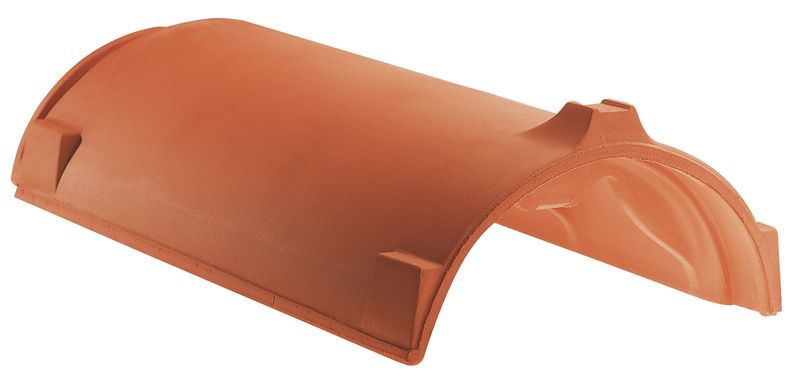

Ridge tileDN10°15°20°25°30°35°40°45°50°55°60°
PF 2.5 pcs./m.FLA100100908075656555505040
PF 2.5 pcs./m.LAF8080706560606050454545
PR 2.5 pcs./m.FLA100100908075656555505040
PR 2.5 pcs./m.LAF8080706560606050454545
LAF-/FLA VALUES IN MM FOR 40x60-BATTENS
Ridge tileDN10°15°20°25°30°35°40°45°50°55°60°
PF 2.5 pcs./m.FLA1101101009085757565606055
PF 2.5 pcs./m.LAF8080706055555540303030
PR 2.5 pcs./m.FLA1101101009085757565606055
PR 2.5 pcs./m.LAF8080706055555540303030
LAF-/FLA VALUES IN MM FOR 50x50-BATTENS
Ridge tileDN10°15°20°25°30°35°40°45°50°55°60°
PF 2.5 pcs./m.FLA12012011010095909080808080
PF 2.5 pcs./m.LAF7575655550454530202015
PR 2.5 pcs./m.FLA12012011010095909080808080
PR 2.5 pcs./m.LAF7575655550454530202015
