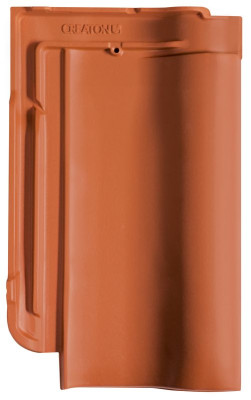

HARMONIE

Egyszerű, időtlen szépség.

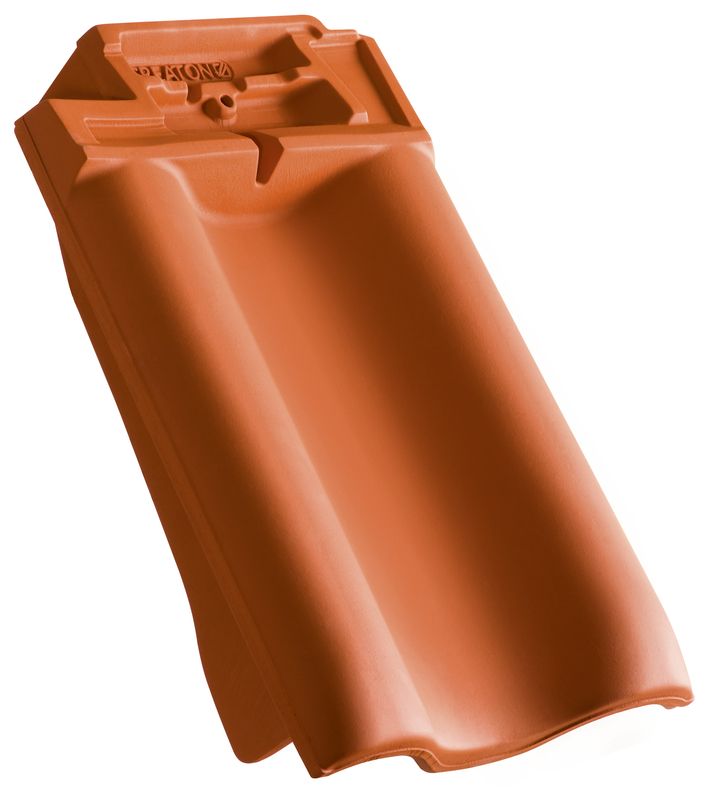

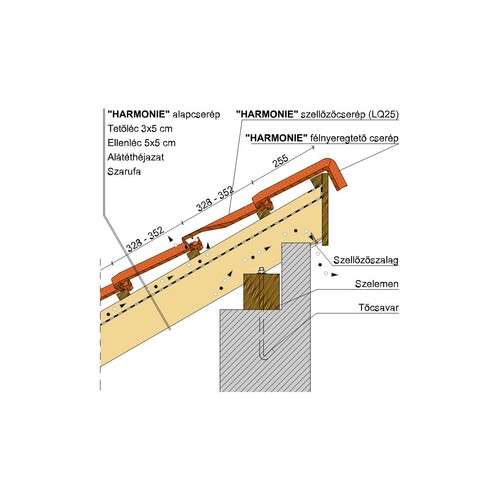

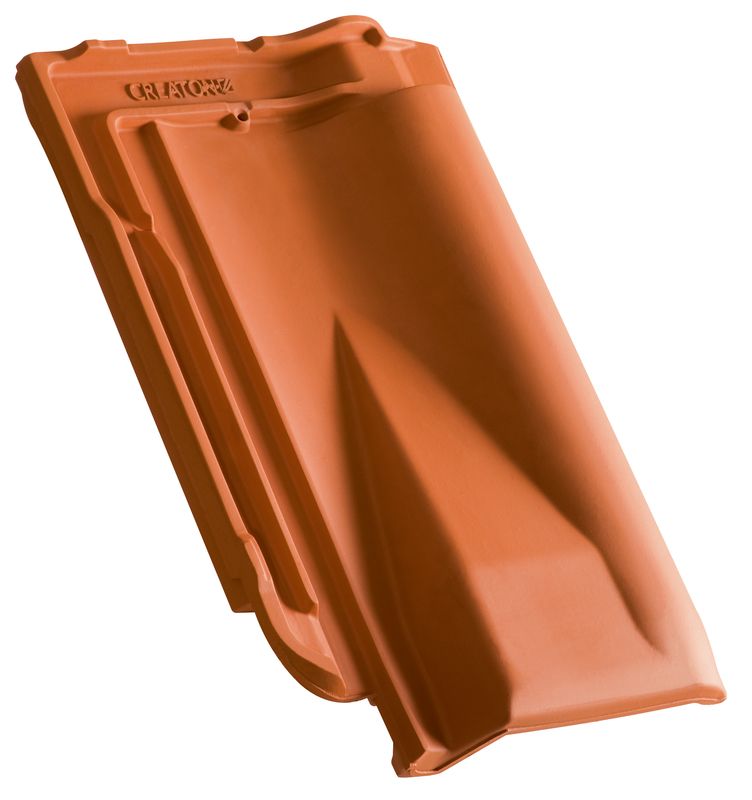

  • Ridge connection ventilating half tile NUANCE black matt engobed
natúrvörös
natúrvörös
NUANCE vörös engóbozott
NUANCE vörös engóbozott
NUANCE toszkán engóbozott
NUANCE toszkán engóbozott
NUANCE rézvörös engóbozott
NUANCE rézvörös engóbozott
NUANCE borvörös engóbozott
NUANCE borvörös engóbozott
NUANCE sötétbarna engóbozott
NUANCE sötétbarna engóbozott
NUANCE palaszürke árnyalatú engóbozott
NUANCE palaszürke árnyalatú engóbozott
NUANCE fekete engóbozott
NUANCE fekete engóbozott
FINESSE fekete üvegmázas
FINESSE fekete üvegmázas

Technikai adat

Méret (megközelítőleg)250 x 410 mm
Átlagos fedési szélesség megközelítőleg199 mm
Maximális fedési szélesség (megközelítőleg)201 mm
Min. fedési szélesség megközelítőleg197 mm
Átlagos fedési hosszúság megközelítőleg340 mm
Max. fedési hosszúság (megközelítőleg)352 mm
Min. fedési hosszúság (megközelítőleg)328 mm
Átlagos cserép szükséglet (megközelítőleg)14.9 db/m²
Építőanyag termék max. megközelítőleg15.6 db/m²
Cserép szükséglet (megközelítőleg)14.2 db/m²
Súly / m² (megközelítőleg)46.2 kg/m²
Súly / raklap (megközelítőleg)893 kg
Kiszerelési egység súlya3.1 kg/db
Db / raklap280 piece
Db / mini-pack5 db

Applikációk

Érvényes Németországra
Tető-hajlásszög DUO extra≥ 14 °
Tető-hajlásszög QUATTRO longlife extra ≥ 10 °
Tető-hajlásszög TRIO extra ≥ 12 °
Tető-hajlásszög DUO longlife ND extra (Németország)≥ 12 °
Ausztriára érvényes
Tető-hajlásszög DUO longlife ND extra (Ausztria)≥ 17 °
Tető-hajlásszög DUO extra≥ 17 °
Tető-hajlásszög QUATTRO longlife extra≥ 15 °
Tető-hajlásszög TRIO extra≥ 17 °

Műszaki információk

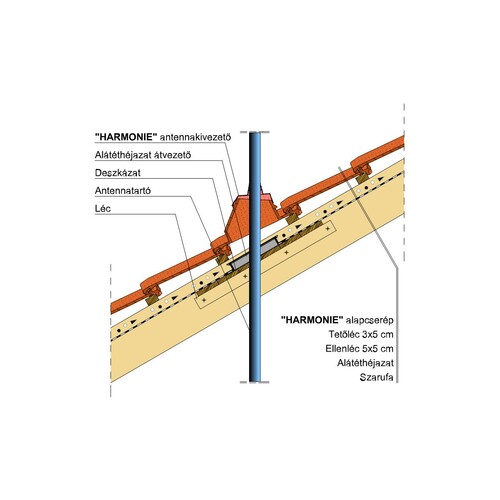

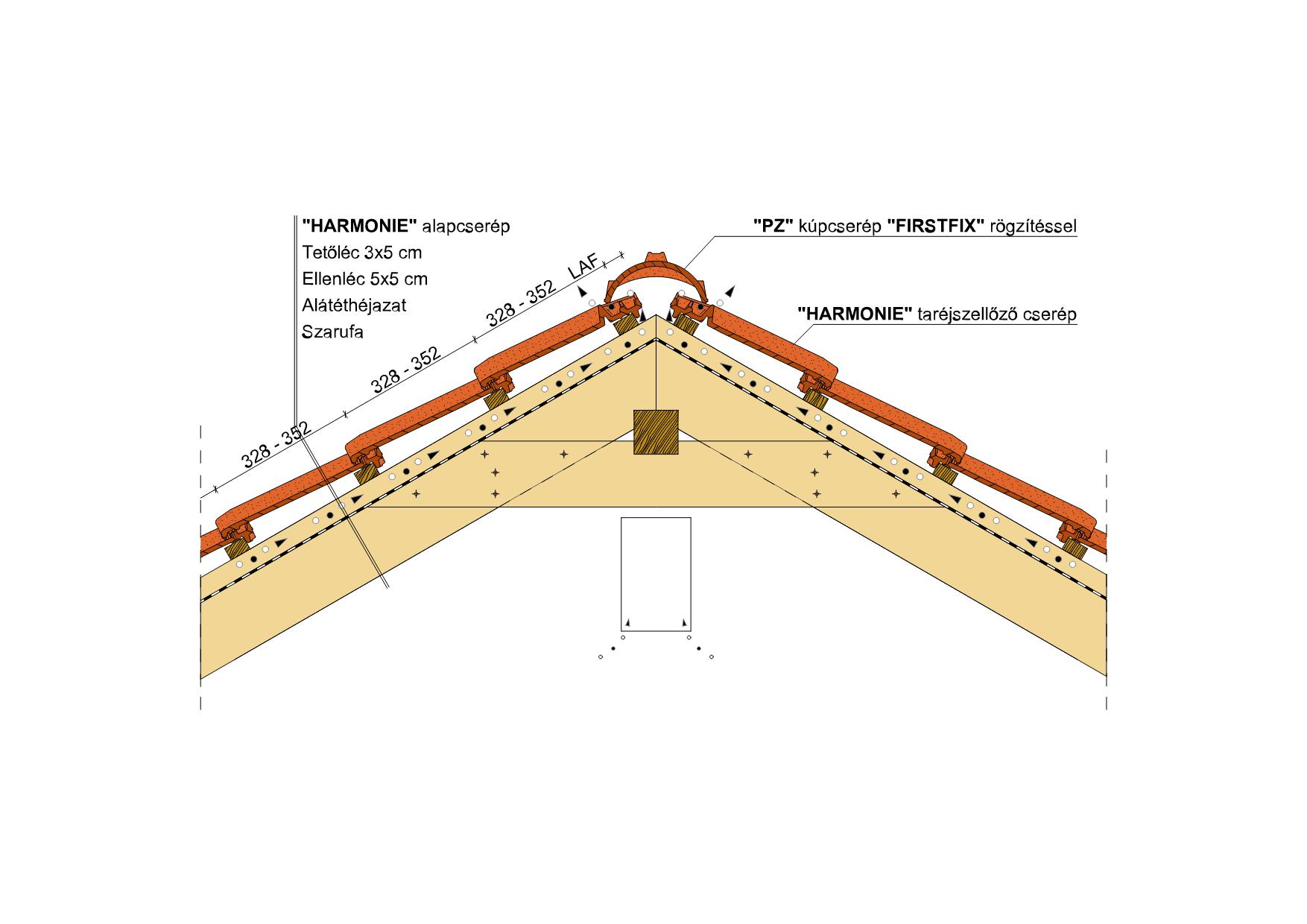

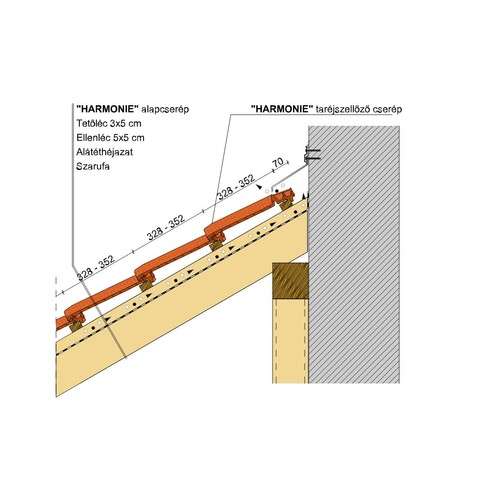

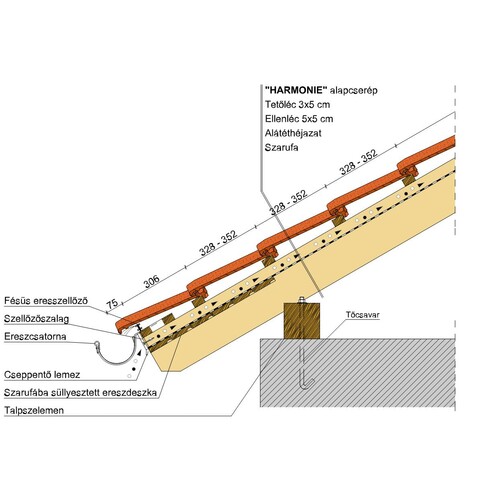

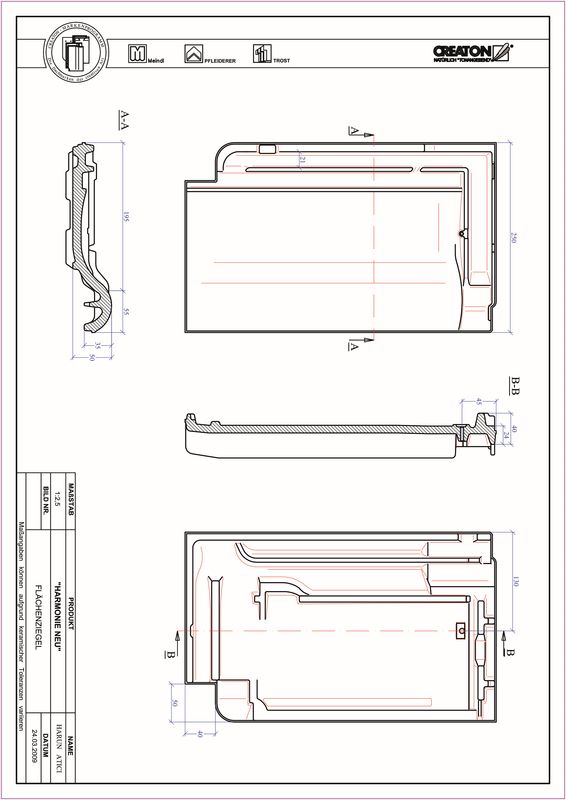

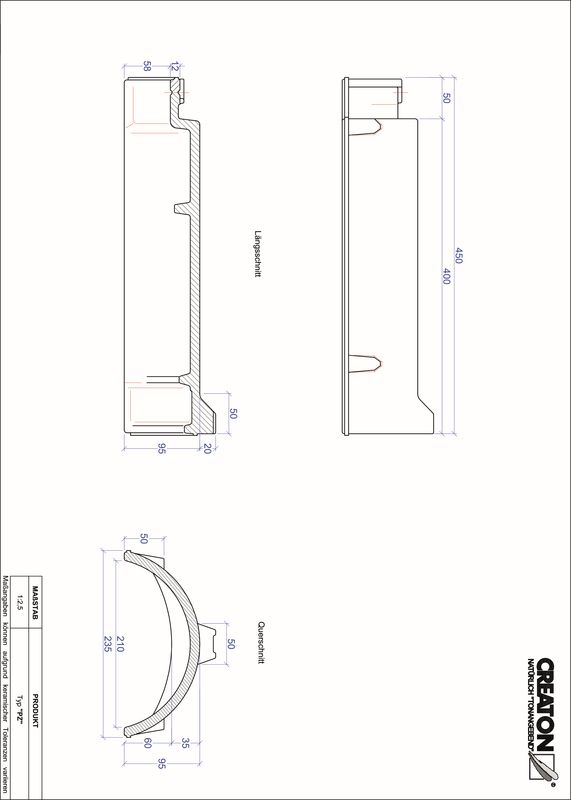

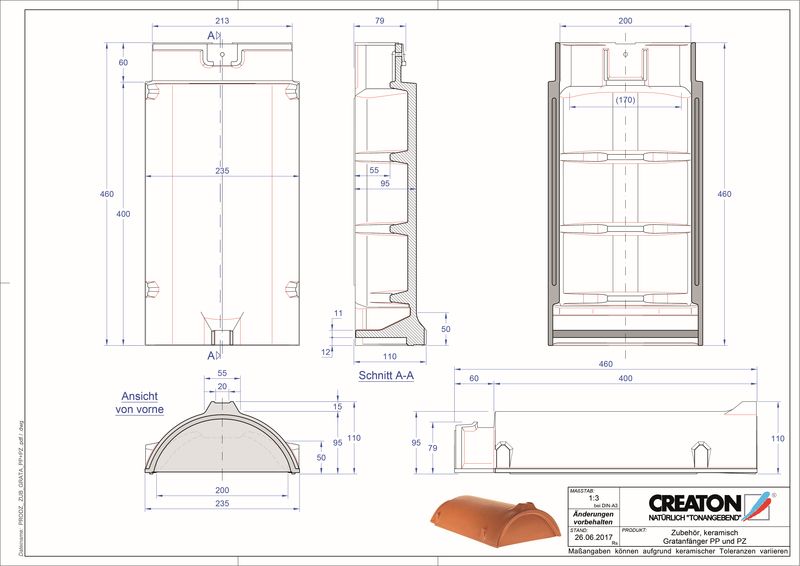

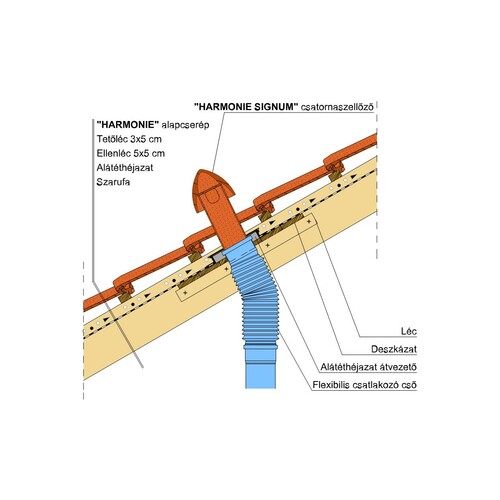

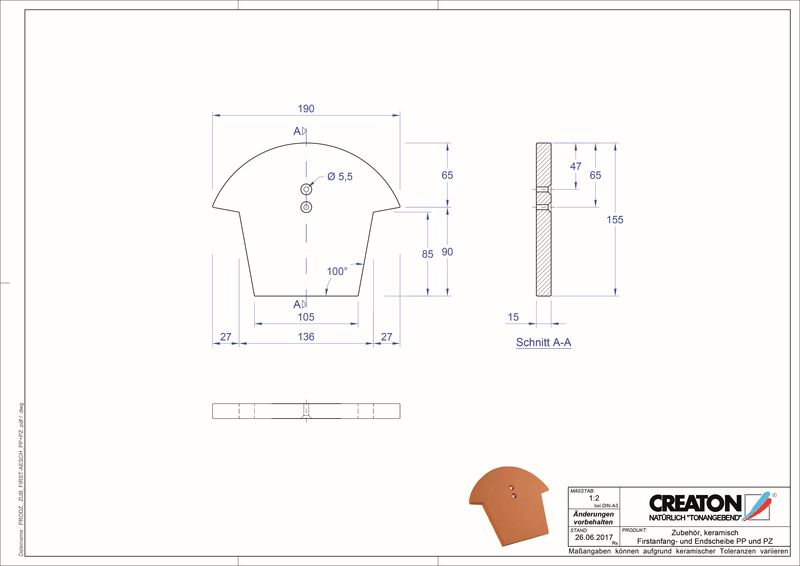

  • The technical drawing shown is merely an example.
  • According to the Central Association of the German Roofing Trade (ZVDH) rules for verge tiles, the distance between the inner edge of the verge lug and the outer edge of the gable wall or cladding must be at least 1 cm.
  • Current national rules and standards apply to the execution of roofing work. These vary from country to country (e.g. ZVDH Rules, Austrian Standards) and must be taken into consideration during execution. As manufacturer's information, CREATON-specific information about the execution of the sub-roof is also applicable and is complementary to these. You can find them in our Roof Planner or at www.creaton.de / www.creaton.at.

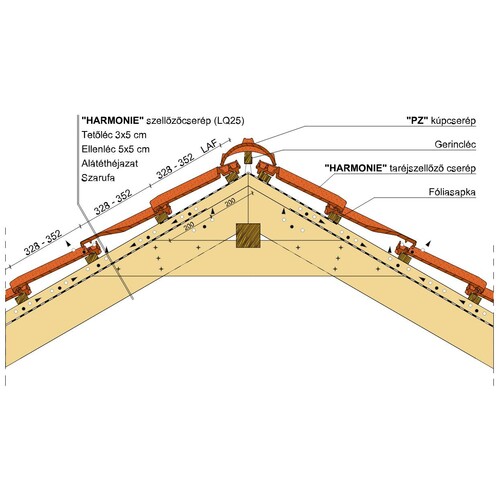

LAF/FLA érték

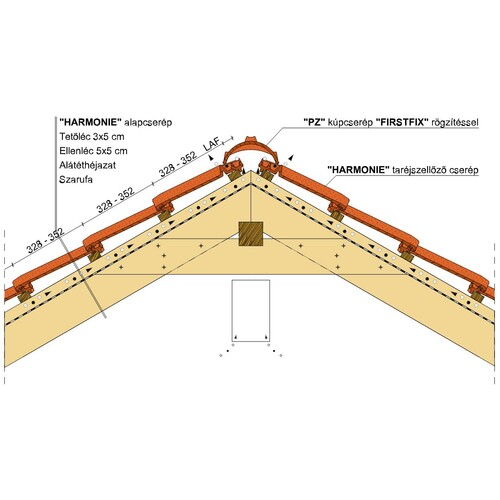

LAF-/FLA VALUES IN MM FOR 30x50-BATTENS

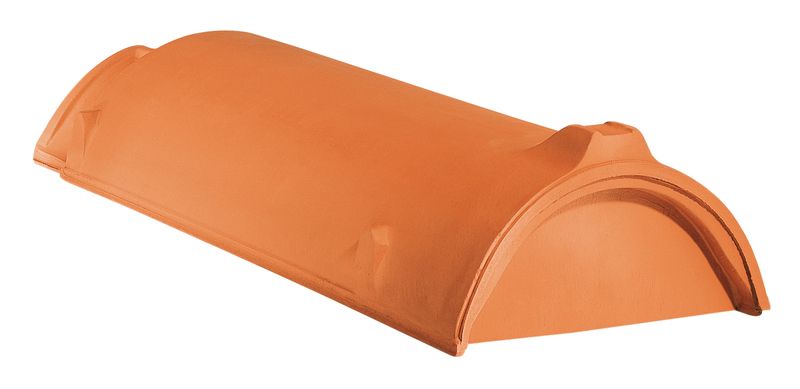

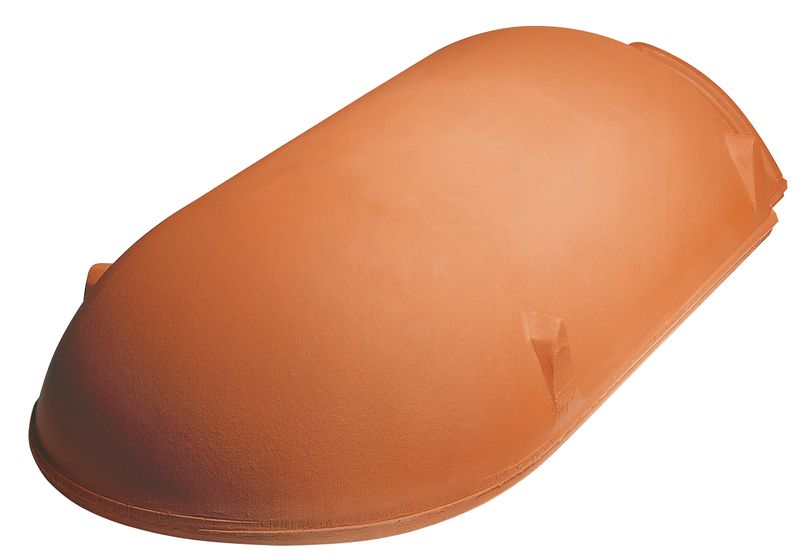

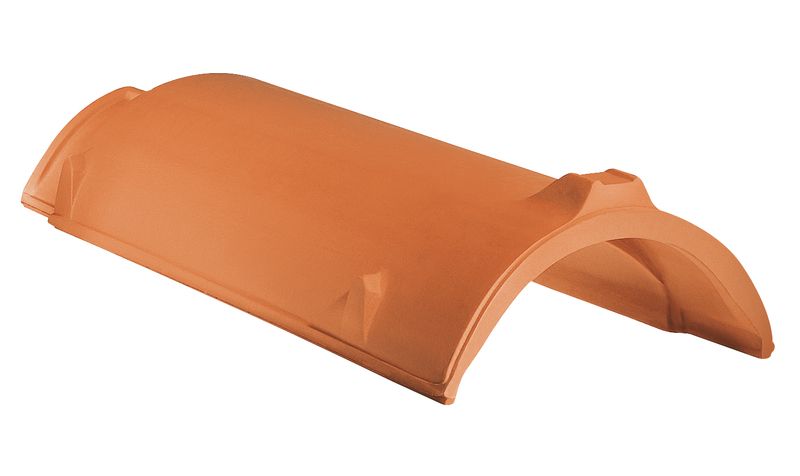

Ridge tileDN10°15°20°25°30°35°40°45°50°55°60°
PZ 2.5 pcs./m.FLA100100959085807070605550
PZ 2.5 pcs./m.LAF6060555045403530302525
LAF-/FLA VALUES IN MM FOR 40x60-BATTENS
Ridge tileDN10°15°20°25°30°35°40°45°50°55°60°
PZ 2.5 pcs./m.FLA11011010510095908080706560
PZ 2.5 pcs./m.LAF6060554540353020151010
LAF-/FLA VALUES IN MM FOR 50x50-BATTENS
Ridge tileDN10°15°20°25°30°35°40°45°50°
PZ 2.5 pcs./m.FLA120120115110105105959590
PZ 2.5 pcs./m.LAF55555040352520105
